导出映射数据
将数据映射到导入的 Abaqus 表面后，可以将其导出至 .inp 文件，然后该文件便可在 Abaqus 作业中读取。导出过程完成后，停止宏录制。
-

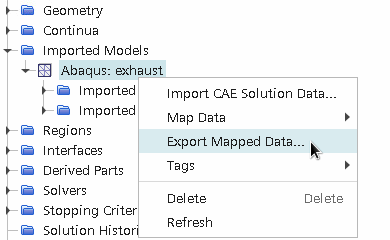

右键单击节点，然后选择导出映射数据...。

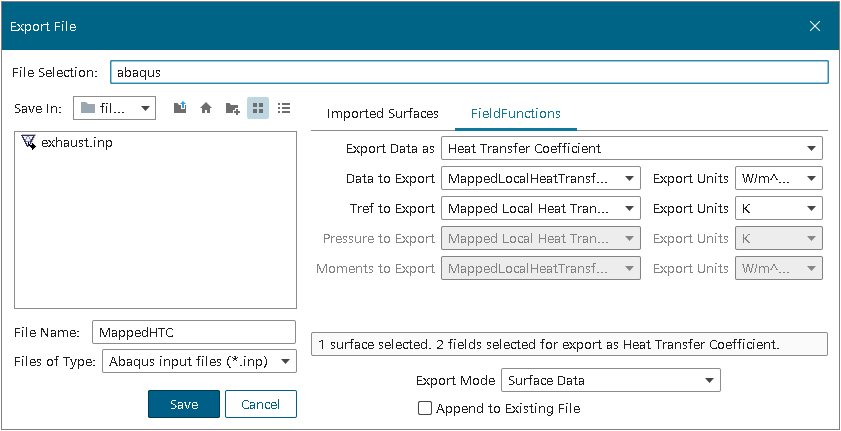

在导出文件对话话框中：
- 单击导入的表面选项卡，然后选择 INNER 节点。
-
单击 FieldFunctions 选项卡，然后输入以下设置：
属性 设置 将数据导出为 热传递系数 要导出的数据 导出单位
映射局部传热系数 W/m^2-K
要导出的 Tref 导出单位
映射的局部热传递参考温度 K
导出模式 表面数据 附加于现有文件 停用 文件名 mappedHTC 文件类型 Abaqus 输入文件 (*.inp)
-
单击保存。
导出过程现已完成，Java 宏包含映射导出过程所需的所有必要步骤。
-
单击
（停止录制）以结束录制并将宏写入文件。
