导入温度数据

CAE 求解数据以单独的步骤导入模型。本教程要求从 Abaqus 导入温度数据。

要在 Abaqus 模型的内表面上导入 Abaqus 温度数据：

  1. 右键单击导入的模型 > Abaqus：排气节点，然后选择导入 CAE 求解数据...。
  2. 在打开对话框中，导航至 /fileBased 目录，选择 exhaust.odb 文件，然后单击打开。

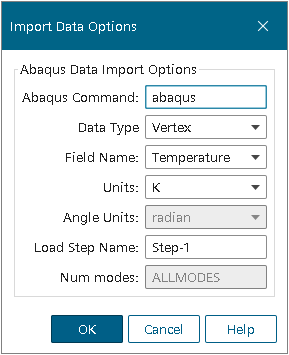

  3. 在出现的导入数据选项对话框中，执行以下操作：
    1. 在 Abaqus 命令框内，输入命令以启动 Abaqus，例如 abaqus。在 Windows 上，输入 abaqus.bat。如果您的环境没有设置为自动从命令提示符包含命令，请输入完整路径。
    2. 单击确定接受剩余的默认设置。
      注该操作期间，已在后台启动 Abaqus 以读取数据，因此您必须访问 Abaqus。


    消息导入：已完成会在操作完成后显示在状态栏中。
