导入 Abaqus 模型

使用 Abaqus .inp 文件将固体模型导入 Simcenter STAR-CCM+ 模拟。

当在 Abaqus 中为基于文件耦合准备模型时，包含一个表面定义（*.inp 文件中的 *表面关键字）。该命令识别存在于液体-结构交界面的 3D 元素的面。在此情况下，交界面表面被称为 INNER，并且其余两个表面已进行定义，以识别加标记的面和歧管外部。
  1. 选择文件 > 导入 > 导入 CAE 模型。
  2. 在打开对话框中，选择文件 exhaust.inp，然后单击打开。

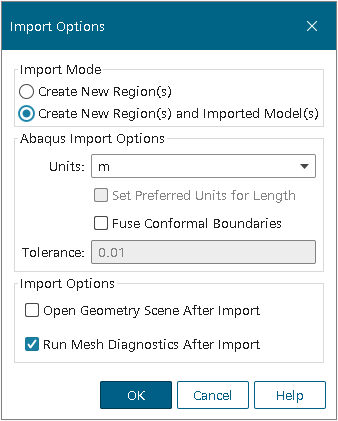

  3. 单击确定。
    一个被称为导入的模型的新节点添加到模拟树中。该节点允许执行基于文件夹的耦合操作。
    导入的 Abaqus 模型已存储在区域节点下方的模拟中。该模型的表面和元素（即壳和体）也列于导入的模型节点下方。
该固体模型在几何场景内可视化，并作为 Simcenter STAR-CCM+ 的其他区域。可视化该固体模型：
  1. 创建几何场景。
  2. 选择几何场景 2 > 表面 1 > 零部件节点，然后将零部件设为区域 > manifold-1(歧管-1)。
  3. 选择几何场景 2 > 轮廓 1 > 零部件节点，然后将零部件设为区域 > manifold-1(歧管-1)。

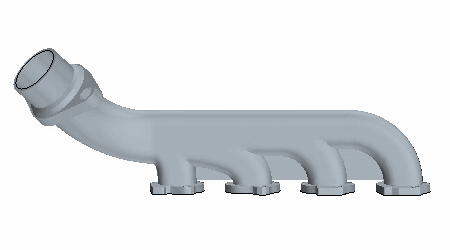

  4. 按如下所示放置几何。


    要突出显示器场景内的导入表面，请选择导入的模型 > 导入的表面节点下自己的节点。或者，选择区域节点中的相应边界。
