可视化外壳法向

在 CAE 模型中导入壳体时，Simcenter STAR-CCM+ 会自动定位每个壳体的正面和反面，即前面和背面。 通常，能够核实壳体的每侧非常有用，可以通过可视化每个壳体侧的面法向实现这一点。

首先将一个壳体侧添加到矢量场景的矢量显示器：
  1. 创建矢量场景。
  2. 单击导入的单元 > 壳体 > 边界 > shell side(壳体侧) 节点并拖动到场景中。
  3. 释放鼠标按键并在弹出菜单中选择 Add to Vector 1(添加至矢量 1)。

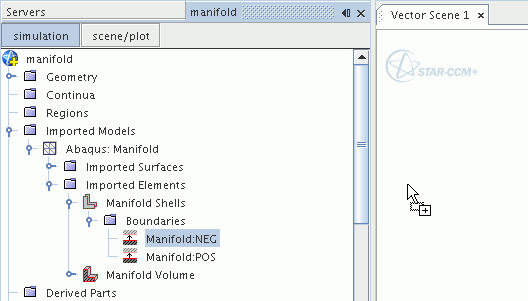

    在以下示例中，将歧管壳体的反面 Manifold: NEG(歧管：NEG) 添加到场景中。

  4. 在场景中，将矢量场设为面积。
    壳表面上将显示矢量图形。 矢量方向显示表面所在的壳体侧。

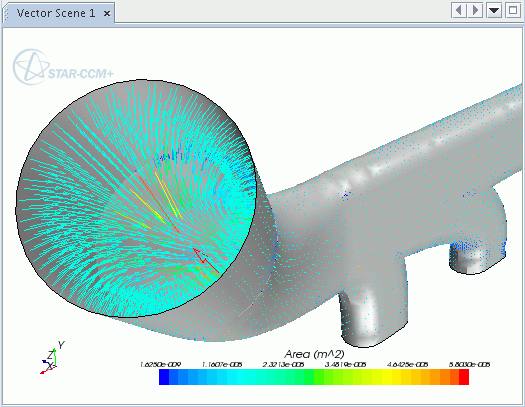

    例如，在以下屏幕截图中，反面位于歧管壳体的内侧。 如果在壳体的正面上显示面法向，箭头将朝外，这表明正面位于歧管壳体的外侧。

    在以上屏幕截图中，通过将同一个壳反面 Manifold:NEG(歧管：NEG) 添加至几何显示器中并在显示器上启用表面，激活了灰色表面。
