层压钢模型模型参考

由于层压钢的主要用途是中断涡流，因此堆叠层压钢以使垂直于层压平面的磁场分量尽可能小。

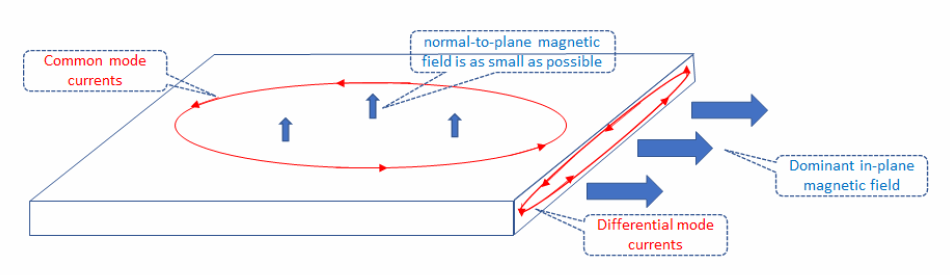

层压钢内的涡流基于环路方向的两种模态进行叠加：

• 共模 - 平行于层压平面的平面中的电流环。它们是由设计良好的机器中通常很小的平面法向交替磁场生成的。
• 差模 - 垂直于层压平面的平面中的电流环。它们是由设计良好的机器中占主导地位的平面内交替磁场产生的。

通常，主差模电流需要更精细的网格，这通常是不切实际的。层压钢模型可捕捉主差模电流，而无需精细的网格分辨率。

材料属性

导电率

用于使用对角张量（请参见 Eqn. (4324)）定义导电率 $\sigma$ 。

方法	关联值节点
横向各向同性层压	法向 唯一可用的选项为 Null，用于将 Eqn. (4324) 中的 $$\begin{gathered} {\sigma }_{m \\ z} \end{gathered}$$ 设为零，前提是层压堆叠方向沿 z 轴。 横向 定义 Eqn. (4324) 中的 ${\sigma }_{my}$
正交层压	法向 唯一可用的选项为 Null，用于将 Eqn. (4324) 中的 $$\begin{gathered} {\sigma }_{m \\ z} \end{gathered}$$ 设为零，前提是层压堆叠方向沿 z 轴。 滚动 定义 Eqn. (4324) 中的 ${\sigma }_{mx}$ 横向 定义 Eqn. (4324) 中的 ${\sigma }_{my}$

层压叠片

用于为层压钢材料定义金属层厚度 $h_m$ 和层叠因子 $s$ （请参见 Eqn. (4328)）。层叠因子是钢金属总厚度与层压钢厚度之比。对于大多数层压钢板，此值约为 0.95。如果层压钢板的绝缘厚度可忽略不计，则将此值设为 1.0。

磁导率

指定材料的磁导率 $\mu$ （请参见 Eqn. (4220)）。通常，对于层压钢材料，使用 B-H 表定义 $\mu$ 。有关更多信息，请参见有限元磁矢势模型参考。
