使用电路模型
电路模型可用于对具有指定电路元件和电路连接的电路建模。选择此模型将在物理连续体中激活电路求解器。
电路模型是电池模拟中所需的模型，在激活电池模型时，将自动选择此模型。电路模型是一个可选模型，适用于相应的电磁模拟。电路模型可用于创建电路并为其计算电气求解。
要选择电路模型：
-
在物理 1 模型选择对话框中，按顺序选择以下模型：
组合框 模型 时间 隐式非稳态 空间 合适的空间模型。 材料 合适的材料模型。 可选模型 电磁 电磁 合适的电磁模型。 可选模型 电路模型 - 从可选模型组合框中选择所需的任何其他模型，然后单击关闭。

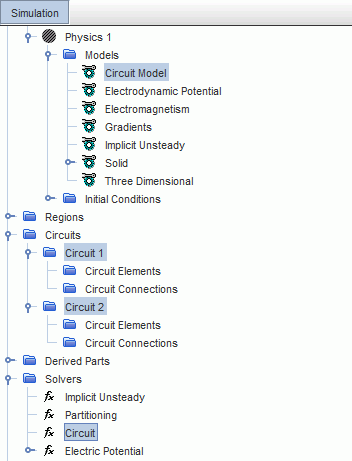

可通过展开物理连续体中的模型节点来查看选定模型的列表。
电路模型没有属性，但会激活和节点，用于设置电路求解器属性。可以创建多个电路并为每个电路单独设置电路求解器属性：每个电路的元件和连接存储在电路节点下的相应 [电路名称] 节点中。
请参见电路模型参考。
创建电路元件时，相应的场函数当前 <电路元件名称> 电路元件在节点下可用。此场函数表示通过电路元件的电流。
有关可用电路元件的详细信息，请参见电路元件参考。
