重命名导入几何的体和面
如果导入的 CAD 几何的体和面名称不符合 Simcenter STAR-CCM+ In-cylinder 命名约定，可以对其重命名。体在 Simcenter STAR-CCM+ In-cylinder 对象树中重命名。要重命名面，必须在 3D-CAD 中编辑导入的 CAD 几何。
-
重命名相应的 节点。
示例：
- 单击更新。
要重命名面：
- 右键单击几何节点，然后选择编辑 3D-CAD 模型。
- 在 3D-CAD 对象树中，右键单击节点，然后选择回滚。
-
根据面是否需要重新组织，执行以下某项操作：
重新组织 步骤 否 重命名相应的 节点。 示例：

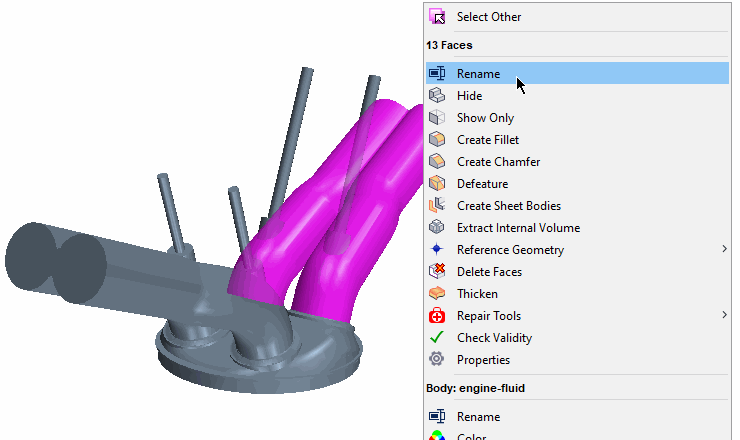

是 - 在 3D-CAD 视图窗口中，选择所需的基础面。要选择多个面，按住 <Ctrl> 键。
- 右键单击所选项，然后选择重命名。
- 在为面重命名和上色对话框中，为所选项设置名称，然后单击确定。
- 单击关闭 3D-CAD。
- 在 Simcenter STAR-CCM+ In-cylinder 中，单击更新。
