设置变形运动和边界条件

使用变形实现摆线泵壁面运动。

为避免小间隙中的网格单元发生极端变形，可指定区域泵流体的内壁的约束变形边界，以沿内部几何部件壁面滑动。

通过为节点提供滑动自由度，将出现与强制执行刚性位移相比强度较小的变形网格单元。对于具有小间隙的变形应用，此做法有利于几个时间步内的变形，不会出现负网格单元。

通常，变形过程必须在没有负网格单元的情况下至少成功执行 2-3 个时间步，否则网格重构求解器将激活恒定网格重构而不提高网格质量。

建议对没有锐边的表面使用约束方法。否则，在旋转过程中无法正确表示曲面。

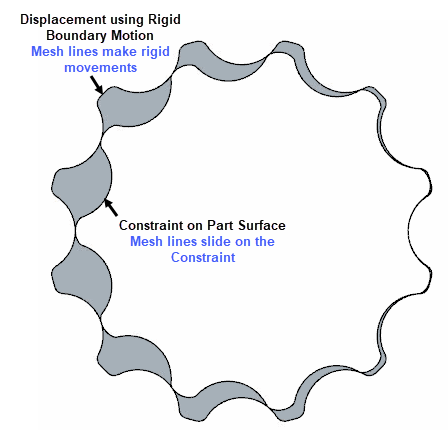

下图说明了变形概念：



有关变形边界条件的更多详细信息，请参见变形边界条件参考。

  1. 创建变形运动：
    1. 右键单击工具 > 运动节点，并选择新建 > 变形。
      使用默认的变形方法，BSpline。
    2. 选择变形 > BSpline 参数节点，然后激活{46}线性拟合{49}。
      有关更多详细信息，请参见线性拟合。
  2. 将变形运动分配给区域泵流体：
    1. 选择区域 > 泵流体 > 物理值 > 运动指定节点，然后将运动设为变形。
  3. 将外壁设为位移变形边界；此边界将成为变形过程的导向面。设置此边界条件：
    1. 选择区域 > 泵流体 > 边界 > 外壁 > 物理条件 > 变形指定，然后将指定设为位移。
      默认变形位移指定为增量，变形增量线性位移为 [0.0,0.0,0.0] m。

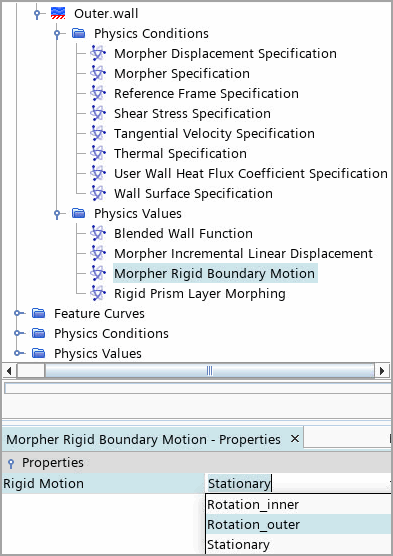

    2. 要分配指定位移的旋转运动，选择物理值 > 变形刚体边界运动，并将刚体运动设为 Rotation_outer：


  4. 将内壁设为约束变形边界（变形过程的滑动面）。设置此边界条件：
    1. 选择区域 > 泵流体 > 边界 > 内壁 > 物理条件 > 变形指定节点，并将指定设为约束。
    2. 选择物理条件 > 变形约束条件指定节点，并将约束设为部件表面。
    3. 要指定部件表面，选物理值 > 部件表面节点，并将内壁添加至部件表面。
    4. 要确保分配的部件表面正确移动，选择物理值 > 变形刚性边界运动节点，然后将刚性运动设为 Rotation_inner。
    5. 由于边界节点可以在部件表面自由移动，因此选择物理条件 > 参考坐标系指定节点，然后将选项设为局部参考坐标系。
      此选项允许边界具有自身的旋转坐标系属性。
    6. 在物理值 > 边界参考坐标系指定节点中，将参考坐标系设为 ReferenceFrame for Rotation_inner。
  5. 区域泵流体的所有其他边界也设为使用变形约束边界条件，但具有边界平面约束而不是部件表面。边界平面约束意味着节点只能在边界平面中移动。设置此边界条件：
    1. 多选边界外部.底部、外部.顶部、外部.顶部[入口/泵流体]、外部.顶部[出口/泵流体]，右键单击并选择编辑。
    2. 在多个对象对话框中，选择物理条件 > 变形指定节点，并将指定设为约束。
      默认变形约束指定类型为边界平面。
    注使用边界平面约束时，变形将使用最小二乘拟合，根据边界表面上的节点计算引导平面。要确保计算的引导平面与部件表面清楚地相交，之前已按垂直于边界平面的方向延伸表面 Inner.bottom 和 Inner.top。
在区域泵流体中，边界外部.底部和外部.顶部在真实情况下不会移动边界。因此，需要设置其参考坐标系指定以遵循基准参考坐标系。
  1. 多选外部.底部和外部.顶部，单击两者之一，然后选择编辑。
  2. 在“多个对象”对话框中，选择物理条件 > 参考坐标系指定节点，并将操作设为基准坐标系。
