可视化网格移动和压力分布
在截面平面上可视化网格移动和流体速度。
-
要可视化网格移动：
- 右键单击场景节点，然后选择新建 > 网格。
- 将网格场景 1 重命名为网格移动。
- 选择网格移动 > 网格 1 > 零部件节点，然后将零部件设为区域 > 泵流体。
-
选择网格移动 > 特征 > 视图节点，然后设置下列属性：
属性 设置 向上 [0.0,1.0,0.0] 投影模式 平行 - 要向场景中添加当前时间步，选择工具 > 注释 > 时间步节点，然后将其拖到网格移动场景中。在该场景中，单击注释并将其拖动到左上角。

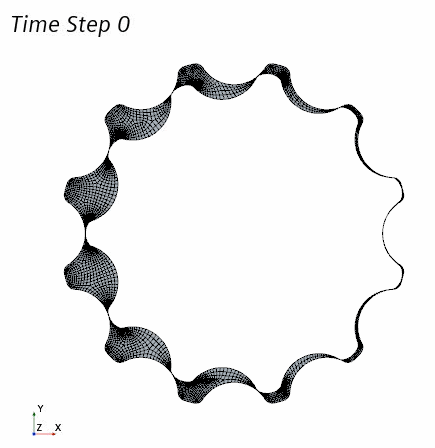

创建的场景如下所示：
-
要可视化横截面上摆线泵空间体内的压力分布：
- 右键单击场景节点，然后选择新建 > 标量。
- 将标量场景 1 重命名为标量压力。
- 右键单击衍生部件节点，然后选择新建 > 截面 > 平面截面。
-
在创建平截面编辑面板中，应用下列设置：
属性 设置 输入零部件 [泵流体] 平面参数 原点：[0.0, 0.0, 0.01]
法向：[0.0 m, 0.0 m, 1.0m]
显示 没有显示器 - 单击创建，然后单击关闭。
-
要向速度标量添加几何，选择场景 > 标量压力 > 轮廓 1 节点，然后设置下列属性：
属性 设置 不透明度 0.2 表面 ✓ -
选择属性 > 视图节点，然后设置下列属性：
属性 设置 向上 [0.0,1.0,0.0] 投影模式 平行 - 选择标量 1 > 零部件节点，然后将衍生零部件 > 平面截面添加至零部件。
-
选择标量场节点，然后设置下列属性：
属性 设置 函数 压力 自动范围 关闭 剪切 关闭 最小 -500.0 Pa 最大 500.0 Pa - 选择标量 1 节点，然后将轮廓样式设为平滑填充。
- 要向场景中添加当前时间步，选择工具 > 注释 > 时间步节点，然后将其拖动至标量压力场景中。

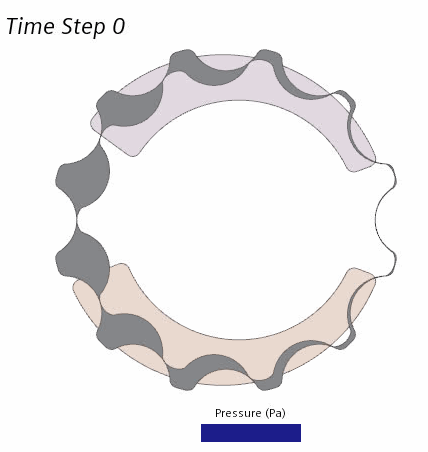

创建的场景如下所示：
- 保存模拟。
