常规网格重构：具有小间隙的摆线泵
摆线泵是具有与齿数相关的不同旋转速度的内转子和外转子的装置。各转子之间体积的动态变化促使液体从入口输送到出口。
对摆线泵建模的技术挑战是处理各转子之间的小间隙。使旋转运动变形会导致小间隙中的网格质量下降。要在 Simcenter STAR-CCM+ 中处理此问题，可以应用网格重构模型及其主动网格质量检查。另请参见：常规网格重构。
由于摆线泵的形状，几何在两个齿之间旋转一段后自行重复。在本教程中使用的示例中，对于旋转较慢的 12 齿外转子，几何在 30° 之后重复，对于旋转较快的 11 齿内转子，几何在 32.73° 后重复。两次重复的时间段为 5 ms。
旋转速度（旋转）和齿数 (N) 之间的关系表示如下：
(5261)
在网格重构模型中，通过循环匹配应用重复网格，以在特定位置重用保存的网格，从而避免不必要的网格重构过多。

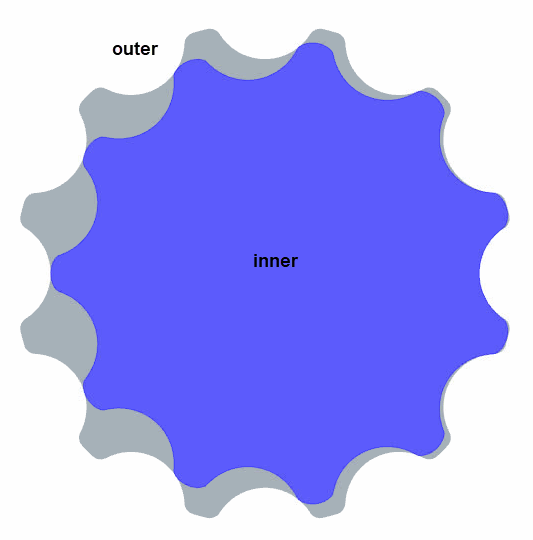

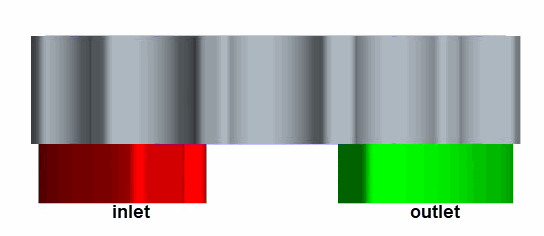

教程的几何零部件如下所示：
