轨迹运动：在固定滑轨上对底盘进行浸漆
浸漆指在浸罐中对组件进行涂漆的过程。Simcenter STAR-CCM+ 可用于对此过程进行模拟，从而研究不同轨迹和组件速度的影响。
通常，浸漆过程必须实现两个目标：
- 在浸入阶段，整个表面必须被油漆浸湿，并且表面上不会形成和附着任何气泡。
- 在浸出阶段，油漆必须在组件表面上形成均匀的薄膜，而不会出现油漆鼓包。
要实现上述目标，设计出合理的浸渍轨迹至关重要。在 Simcenter STAR-CCM+ 中，可以应用轨迹运动，即沿 3D 曲线的刚体运动。
本教程演示使用轨迹运动和 VOF 多相流法设置浸漆模拟的工作流。底盘在固定滑轨上移动，其轨迹由轨迹表描述。浸罐长 46.7m。底盘以 0.5m/s 的平移速度移动。整个浸渍过程大约持续 75s。
应用自适应网格细化 (AMR)，以便在重叠网格交界面和 VOF 自由表面四周提供足够的网格分辨率。在物理连续体中，可添加自适应网格模型，并对自由表面和重叠网格应用模型驱动的自适应网格准则。Simcenter STAR-CCM+ 支持在两个准则都处于活动状态的情况下运行模拟。

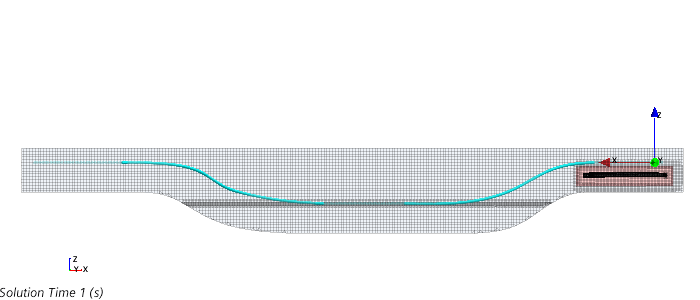

使用自适应网格细化的最终轨迹运动如下所示：
在动画中，可以观察沿自由表面以及重叠区域与背景网格相交的位置的自动网格细化。
