使用循环匹配设置网格重构
网格重构模型将添加到现有物理连续体中。网格重构过程由网格重构模型和网格重构求解器控制。
- 右键单击节点并选择选择模型。
- 在模型选择对话框中，从可选模型中选择网格重构模型。
对于网格重构模型，仅选择网格操作定向网格。每当发生网格重构时，Transform_inner、Transform_outer、减运算所有这些所需上游操作都会触发。
-
选择节点，然后按如下所示设置属性：
属性 设置 网格操作 [定向网格] 检查网格单元体积 ✓ （默认） 最小网格单元体积 0.0（默认） 表示当求解器检测到使用现有网格的下一时间步中将发生负网格单元时，将触发网格重构。
检查面有效性 ✓ （默认） 默认情况下激活。
最小面有效性 0.5（默认） 表示当求解器检测到下一时间步中将发生面有效性小于 0.5 的网格单元时，将触发网格重构。
重复网格 ✓ 激活周期重复网格的处理。
激活重复网格时，在循环内，每次触发网格重构求解器时，网格默认保存为新表示。

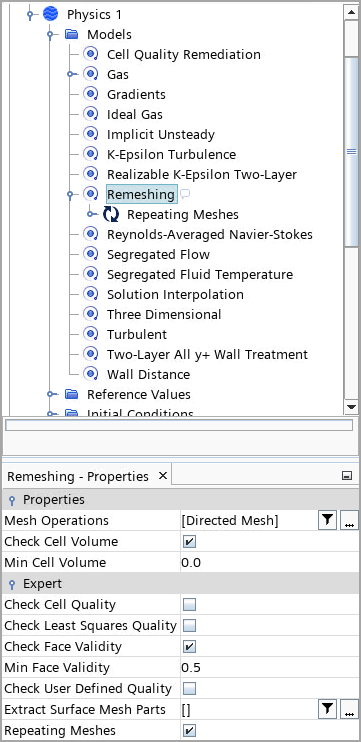

物理连续体显示如下：
循环匹配以指定频率提供网格重用。网格将保存并在下一循环中的相同位置重用，从而避免了网格重构的时间。
在本教程中，几何在旋转跳过一齿后重复。即，在 30 个时间步后。
- 要激活循环匹配，选择并激活启用循环匹配。
- 选择节点并将频率设为 30。
此处，在网格重构求解器中添加另一个网格重构触发器操作，该操作每 10 个时间步执行一次网格重构，而不考虑网格质量。
-
选择节点并激活以下属性：
- 启用触发器
- 选择节点，然后将频率设为 10。
