创建零部件接触并生成体网格
在执行网格生成流程之前，必须创建将入口和出口零部件连接到摆线泵空间体的弱原位接触。这些接触将成为区域下的交界面。
- 要创建入口和摆线泵空间体之间的接触，在零部件下，多选节点和节点，右键单击其中任意一个，然后选择创建弱原位接触。
- 要创建出口和摆线泵空间体之间的接触，重复上一步，但使用和节点。
为零部件生成体网格之前，将泵流体零部件分配给区域：
- 右键单击节点，然后选择将零部件分配给区域。
-
在将零部件分配给区域对话框中，选择下列选项：
设置 为每个零部件创建一个区域 为每个部件表面创建一个边界 根据接触创建边界模式交界面（自动激活） 弱接触转换为边界交界面，在瞬态运行的每个时间步之后进行匹配。
- 单击应用，然后单击关闭。
-
要生成体网格，右键单击操作节点，然后选择执行全部。

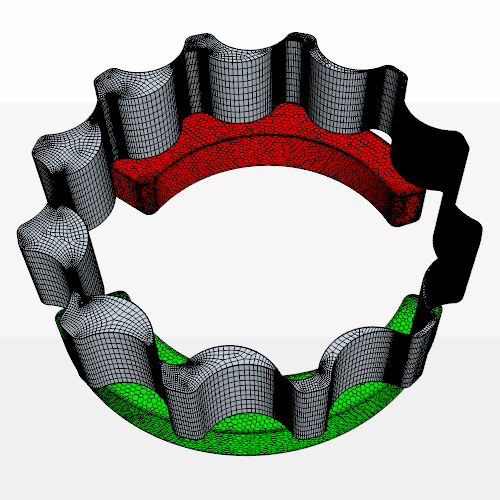

生成的网格如下所示：
- 保存模拟。
