运行模拟
为实现良好的质量守恒，流体应在每次网格移动后很好地收敛。因此，将最大内部迭代设为 10，将压力的亚松弛因子增大为 0.3。模拟总共运行 720 个时间步，对应于泵的两次完整旋转。
-
要设置停止条件：
- 选择节点，并将最大内部迭代设置为 10。
- 选择最大步数节点，并将最大步数设为 720。
- 要省略最大物理时间停止准则，选择节点，然后停用已启用。
将压力的 URF 更改为 0.3
- 选择节点，然后将亚松弛因子设为 0.3。
-
运行模拟。
在运行本教程期间，由于网格质量不足，不会触发网格重构。因此，三个网格站保存在一个循环（30 个时间步）内的表示下：
- 初始体网格
- RepeatingMesh_10
- RepeatingMesh_20
要优化内存分配，体网格表示将动态引用当前网格表示。例如，在第 56 个时间步，模拟将重用现有网格 RepeatingMesh_20，该网格在第 50 个时间步重新加载。体网格被网格 RepeatingMesh_20 覆盖。为避免内存双重占用，RepeatingMesh_20 表示将删除。
恰好在两次循环后，在 60 个时间步中，初始体网格将重新加载并覆盖体网格：
同样，在第 71 个时间步中，RepeatingMesh_10 将重新加载并覆盖体网格：

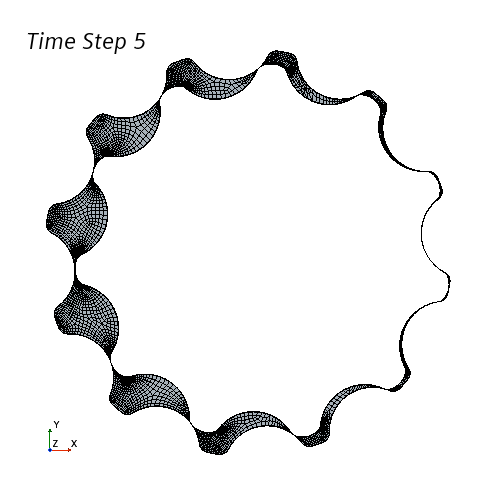

摆线泵空间体的网格运动如下所示：

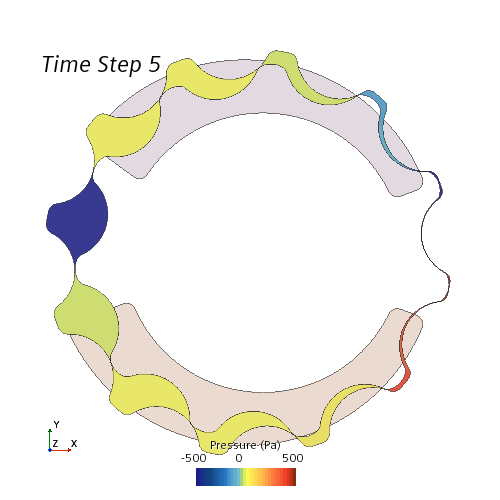

泵的压力分布如下所示。当流体体积减小且气体被压缩时，压力会增加：
