创建拉伸特征

可以使用相同的过程来形成拉伸体或拉伸剪切。

要创建拉伸特征：

  1. 执行任一操作：
    • 右键单击要拉伸的轮廓，然后选择拉伸或拉伸剪切。
    • 在 3D-CAD 工具栏中，单击 （拉伸）或 （拉伸剪切），然后选择拉伸的源。
    • 在 3D-CAD 视图窗口中选择要拉伸的轮廓，右键单击，然后选择拉伸或拉伸剪切。

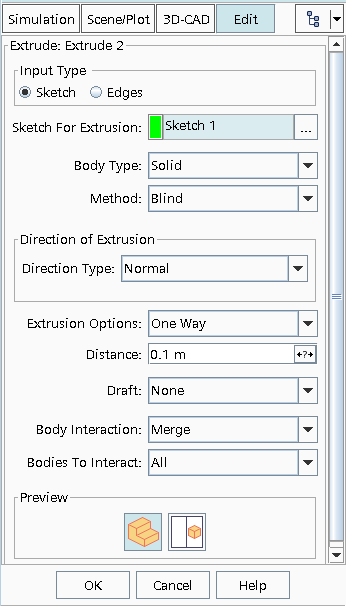

    此时将显示拉伸面板，选定草图的标识显示在面板的底部。

  2. 输入拉伸参数。请参见拉伸面板。
    要更改距离参数：
    • 在拉伸面板中，设置距离。

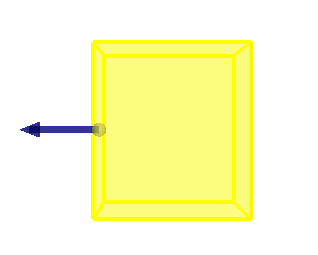

    • 在 3D-CAD 视图窗口中，单击并拖动拉伸表面上的箭头。如果选择双向对称或双向不对称，则会显示两个箭头。要在使用箭头时快速更改尺寸增量，请参见特征交互式尺寸调整。
    注仅当方法设为封闭时，箭头才会显示。在 3D-CAD 视图场景中，单击拉伸上的箭头并向所需方向进行拖动。如果使用设计参数定义距离，则场景中会隐藏箭头。

  3. 如果要将轮廓拉伸到面或体，将方法设为最高面或最高到体。单击目标面或目标体组合框，然后从 3D-CAD 视图场景中选择所需的目标表面。
    有关详细信息，请参见拉伸面板。
  4. 如果要将任何属性曝光为设计参数，单击属性旁边的 （曝光参数）按钮。
  5. 单击确定。
