拉伸和拉伸剪切面板
使用以下属性可定义拉伸特征的行为。
输入类型 | 指定要拉伸的输入类型。 | |
草图 | 支持使用草图轮廓来形成拉伸。 | |
边 | 支持使用边来形成拉伸。 | |
用于拉伸的草图/边 | 指定要拉伸的草图或边。 | |
要拉伸剪切的草图 | 指定要拉伸剪切的草图。 | |
体类型 | 定义由操作生成的体类型。 | |
固体 | 生成的体是闭合固体。 | |
片体 | 生成的体是开放片体。 | |
方法 | 定义如何设置拉伸的终点。 | |
封闭 | 将草图拉伸至在距离属性中设置的距离。 | |

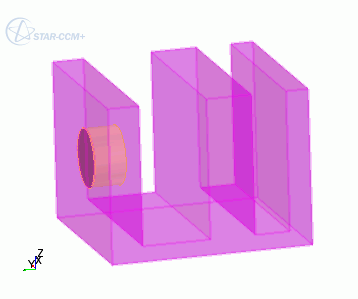

通过全部 | 将草图延伸至穿过所有体,剪切其路径中的所有内容。 | |
最高到面 | 将草图延伸至选定面或其基础表面。单击所需的面以选中它。选择的面将显示在选定的面属性中。 | |
最高到体 | 将草图延伸至选定体。单击所需的体以选中它。选择的体将显示在选定的体属性中。 | |
超越表面 | 按在偏移距离属性中设置的量将草图延伸至选定面之外。 | |
通体第一段 | 将草图延伸至穿过选定体中的第一段。单击所需的体以选中它。 | |
最高到平面 | 将草图延伸至选定平面。单击所需的平面以选中它。选择的平面将显示在目标平面属性中。 | |
方向类型 | 指定拉伸的方向。 | |
法向 | 沿法向拉伸草图。 | |
反转 | 沿相反法向拉伸草图。 | |
指定 | 沿自定义方向拉伸草图,其矢量分量将在方向矢量属性中指定。在 3D-CAD 视图场景中,也可以单击并拖动浅蓝色箭头以更改拉伸的方向。 | |
基准轴线 | 沿基准轴线的方向拉伸草图。从 3D-CAD 视图场景中选择现有基准轴线。请参见在 3D-CAD 中使用参考几何。 | |
方向矢量 | 指定自定义拉伸方向。将方向属性设为指定时,将激活此属性。 | |
X | X 分量。 | |
Y | Y 分量。 | |
Z | Z 分量。 | |
坐标系 | 指定拉伸操作中使用的坐标系。 | |
拉伸选项 | 指定草图是沿单个方向还是两个方向延伸。 | |
单向 | 沿一个方向(在方向参数中指定)拉伸草图。 | |
双向对称 | 沿两个方向按相同的距离拉伸草图。 | |
双向不对称 | 沿两个方向拉伸草图。草图任一端的拉伸可以是不同的尺寸。此选项将激活非对称距离文本框。 | |
距离 | 指定拉伸的长度。对于封闭拉伸,可以使用 3D-CAD 视图场景中的交互式箭头设置此距离。 | |
非对称距离 | 指定非对称的拉伸距离。将拉伸选项属性设为双向不对称时,将激活此选项。 | |
偏移距离 | 指定拉伸与选定表面的偏移距离。偏移距离从选定的表面开始测量。 | |
脱模 | 指定拉伸沿其长度是否具有恒定的横截面轮廓,或者其是向内锥化还是向外展开。在开放草图中,拔模的方向取决于创建点的顺序,是随机的。可以根据 3D-CAD 视图场景中的特征预览来更改拔模方向。 | |
无 | 拉伸沿其长度具有恒定的横截面。 | |
向内 | 拉伸向内锥化。将向内脱模应用于凹剖面时,剖面不能折叠到其边重叠并相交的点。同样,如果脱模将原始剖面分割为两个剖面,则操作失败。 | |
向外 | 拉伸向外展开。 | |
角度 | 指定脱模角(以度或弧度为单位)。将脱模属性设为向内或向外时,将激活此选项。输入范围为 -90 到 90 度的值,或 到 弧度的值。 | |
体互动 | 指定由拉伸创建的固体如何按互动体定义的方式与其相邻的其他体进行互动。 | |

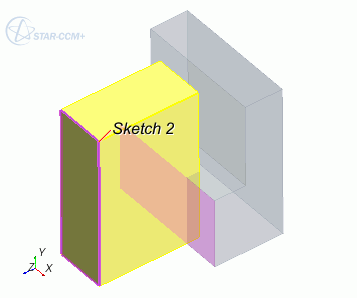

无 | 新体将添加到其自身上的体管理器。如果体与环绕体相邻或重叠,则不会发生更改。 | |

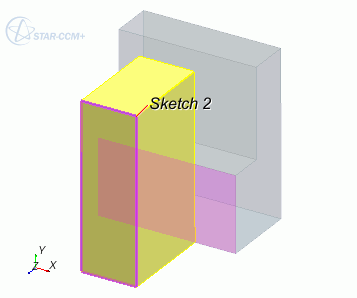

合并 | 新体将与任何相邻或重叠的体合并;否则将添加到其自身的体管理器。 | |

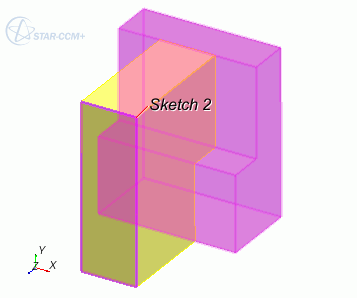

压印 | 拉伸体的边将压印在任何相邻或重叠的体上。执行操作时会创建部件接触。 | |
要互动的体 | 指定与特征互动的体。 | |
全部 | 特征与所有接触的体进行互动。 | |

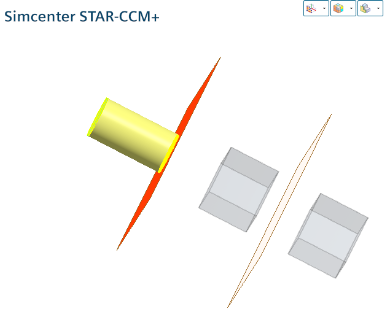

已选择 | 特征仅与选定体进行互动。在互动体组合框中单击,然后从 3D-CAD 视图场景中选择要进行互动的体。这些体以蓝色高亮显示。 | |
要切割的体 | 指定特征将切割的体。 | |
全部 | 特征将切割所有体。 | |
已选择 | 特征仅切割选定体。在切割体组合框中单击,然后从 3D-CAD 视图场景中选择要切割的体。这些体以蓝色高亮显示。 |
