使用喷射器颗粒尺寸分布

可以按直径或质量指定喷射器上的颗粒尺寸。

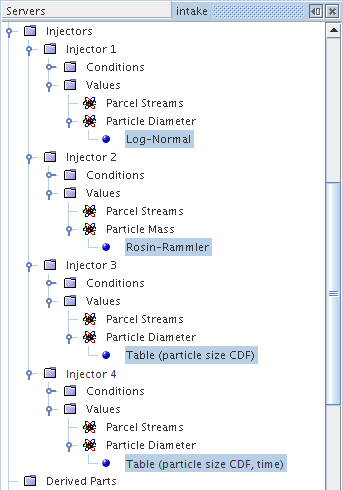

在可用的方法中，有四种方法使用颗粒尺寸分布定义颗粒尺寸，每种方法分别由节点表示。



可用方法如下：

在每种情况下，均根据方法分布生成介于用户指定的最小值和最大值之间的颗粒尺寸范围。

什么是对数正态？

对数正态尺寸分布是依赖于四个参数的平滑连续分布：平均尺寸、标准偏差、最小尺寸和最大尺寸。

对数正态尺寸分布属性

平均值 平均尺寸，Eqn. (3056) 中的 D¯。
标准偏差 标准偏差，Eqn. (3056) 中的 σ。
最小值 分布生成的最小尺寸。
最大值 分布生成的最大尺寸。

什么是正态？

正态尺寸分布是依赖于四个参数的平滑连续分布：平均尺寸、标准偏差、最小尺寸和最大尺寸。

正态尺寸分布属性

平均值 平均尺寸，Eqn. (3057) 中的 D¯。
标准偏差 标准偏差，Eqn. (3057) 中的 σ。
最小值 分布生成的最小尺寸。
最大值 分布生成的最大尺寸。

什么是 Nukiyama-Tanazawa？

Nukiyama-Tanazawa 尺寸分布是依赖于三个参数的平滑连续分布：平均尺寸和两个模型常数（α 和 β）。

Nukiyama-Tanazawa 尺寸分布属性

平均值 平均尺寸，D¯。 请参见 Eqn. (3058)。
Alpha 模型常数 α，默认值为 2。 请参见 Eqn. (3058)。
β 模型常数 β，默认值为 1。 请参见 Eqn. (3058)。

什么是 Rosin-Rammler？

Rosin-Rammler 尺寸分布是依赖于四个参数的平滑连续分布：参考尺寸、指数、最小尺寸和最大尺寸。

Rosin-Rammler 尺寸分布属性

指数 指数，Eqn. (3059) 中的 q。
参考 参考尺寸，Eqn. (3059) 中的 Dref。
最小值 分布生成的最小尺寸。
最大值 分布生成的最大尺寸。

什么是表（颗粒尺寸 CDF）？

通过表，可以使用累积分布函数 (CDF) 指定颗粒尺寸分布。 颗粒尺寸 CDF 表包含颗粒尺寸的 'CDF' 值列和“数据”值列。

CDF 值必须是严格递增的，不允许使用重复值。

表（颗粒尺寸 CDF）属性

表：CDF 在表中查找标题为 CDF 的列（只读）。
表：数据 将表文件中选定的列标识为包含相应 CDF 值的颗粒尺寸的数据列。
表 在“工具”节点的“表”节点中，从表子节点中选择一个表。

必须将表读入 Simcenter STAR-CCM+ 才能指定这些属性。否则，这些下拉列表为空，且表：数据和表属性显示为“空值”。 其他属性（表：CDF）为只读，因为它仅指示表格法所需的列标题。

什么是表（颗粒尺寸 CDF，时间）？

通过此表，可以使用随时间变化的累积分布函数 (CDF) 指定颗粒分布。

该表的第一列中列出了颗粒尺寸，这些尺寸必须单调递增。 后续列的标题采用 CDF [t=####] 形式，其中 #### 是一个时间值。 各个标题行下的这些时间值必须单调递增，不得重复。 该表的每一列对应于使用下一个 CDF 的开始时间。

在每个时间列下，每个条目表示一个 CDF 值；尽管各列间的递增率相互独立，但一列下的值必须单调递增，不得重复。

例如：

diameter CDF [t=0.01] CDF [t=0.50] CDF [t=1.2] CDF [t=1.24]
0.01     0.000        0.000        0.00        0.000
0.03     0.002        0.030        0.05        0.004
0.04     0.004        0.040        0.12        0.078
0.06     0.007        0.050        0.89        0.512
0.11     1.000        1.000        1.00        1.000

表（颗粒尺寸 CDF，时间）属性

表：颗粒尺寸 列出颗粒尺寸的列的标题。 在本例中为 diameter。
表：开始时间列 模拟开始时间列的标题，例如 CDF [t=0.50]。 开始时间必须小于或等于模拟开始时间。
表 在“工具”节点的“表”节点中，从表子节点中选择一个表。
插值 选择插值方法：Spline(样条)、步或线性。

必须将表读入 Simcenter STAR-CCM+ 才能指定这些属性。否则，这些下拉列表为空，且属性显示为“空值”。
