使用颗粒轨迹

轨迹可记录粒子束的历史。

此历史是粒子束位置的轨迹，它可像流线一样可视化。在 Simcenter STAR-CCM+ 中，还可以记录其他数据（例如，颗粒速度和温度），这些数据可用于后续可视化和分析操作。由于可能会生成大量数据，因此可在控制的专用文件中记录轨迹。

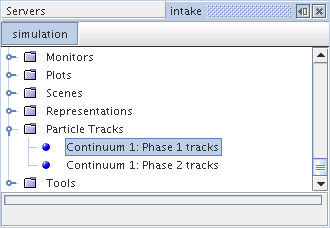

颗粒轨迹表示从轨迹文件中提取的某个拉格朗日相的轨迹。颗粒轨迹的节点（名为连续体 1： 以下屏幕截图中的相 1 轨迹具有自身属性。

此对象在创建轨迹文件时自动创建，且不能直接删除。仅当删除与其关联的轨迹文件时，才会删除此对象。但是，可以重命名此对象。

要记录给定时间内完整模拟的快照，需使用模拟历史文件。

什么是颗粒轨迹管理器？

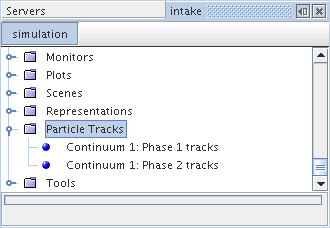

颗粒轨迹管理器节点包含对象树中的所有颗粒轨迹节点。

颗粒轨迹管理器可保留任意数量的颗粒轨迹，直到达到计算机的内存限制。

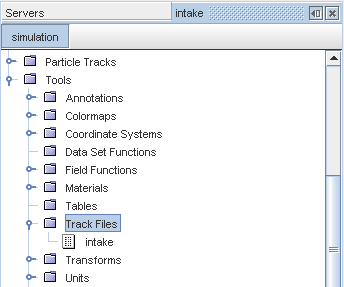

颗粒轨迹从轨迹文件中获取数据。轨迹文件节点是模拟树中用于处理轨迹文件的管理器对象。选择拉格朗日多相模型之后，该节点将添加到树中。轨迹文件管理器可保留任意数量的轨迹文件，直到达到计算机的内存限制。
