使用喷射器

喷射器具有类型，这可确定喷射点的生成方式。颗粒将在这些喷射点处引入，并分配给用户指定的拉格朗日相。

喷射器节点表示喷射器管理器内的喷射器。它们使用喷射器管理器节点上的右键单击菜单创建。喷射器节点具有自己的属性。它包含条件和值对象，这些对象将应用于喷射器分配到的拉格朗日相。

喷射器旨在根据用户指定的条件和值提供颗粒的初始状态。喷射器类型和拉格朗日相的模型可确定这些条件和值。

喷射器属性

索引

此喷射器的唯一标识符（只读）

拉格朗日相

从对话框中选择拉格朗日相。取消选择所有相将停用喷射器。

类型

喷射器类型。下面列出了可能的类型。

输入

选择用于生成喷射点的零部件。零部件的使用方式和可选择的零部件取决于喷射器类型。

点数

此喷射器生成的喷射点数（只读）。在初始化求解时，会首先生成喷射点。

保留喷射的粒子束

打开时，喷射器的数据可用于后处理，包括通过将喷射数据提取到 XYZ 内部表中。默认值为关闭。

要设置喷射器，执行以下操作：

此外，还可在喷射器节点上执行以下其他操作：

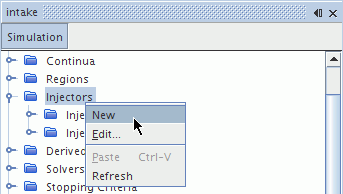

要创建喷射器，右键单击喷射器管理器节点并选择新建。

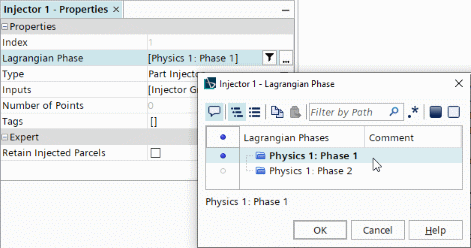

要将拉格朗日相分配给喷射器，选择喷射器节点并从拉格朗日相属性的对话框中选择该相。该对话框使用动态查询，因此可以通过附加的标记选择相。

要设置喷射器类型，选择喷射器节点并从类型属性的下拉列表中选择所需的类型。

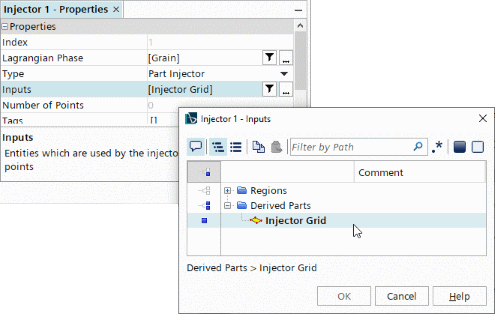

要分配喷射器的输入零部件，单击喷射器节点的输入属性的右半部分。此操作将激活输入对话框，该对话框使用动态查询。

显示的所选项包含适合喷射器类型的零部件；并非所有零部件都适合每个喷射器。

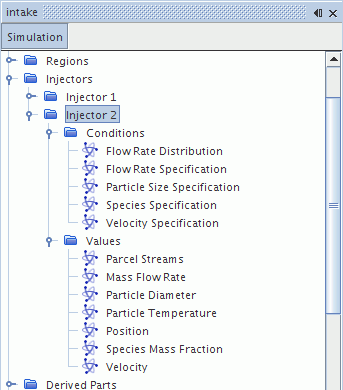

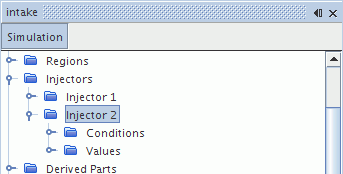

每个喷射器均包含若干子节点，这些子节点是喷射器条件和值的管理器，其作用类似于 Simcenter STAR-CCM+ 模拟的条件和值。

与其他对象类似，可在 Simcenter STAR-CCM+ 内对喷射器进行重命名。

可从现有模拟中删除喷射器。

右键单击喷射器管理器节点时，此弹出菜单项可用。


新建	使用默认名称创建一个喷射器。
