监视求解

准备场景和绘图，以便在运行协同仿真时监视求解进度。

流体模拟会提供一些与分析相关的量的场景和绘图。您可以使用这些工具监视与合作方程序协同仿真过程中的求解进展。

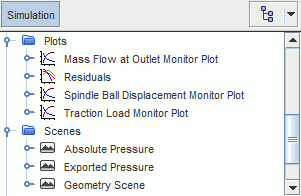

完成模拟中提供的绘图和场景的创建：

  1. 展开报告节点。
  2. 选择 Spindle Ball Displacement(杆阀球位移) 节点，然后将场函数设为协同仿真 > 协同仿真：位移 > 基准 > k。
  3. 右键单击杆阀球位移报告并选择根据报告创建监视器和绘图。


  4. 同时选择所有报告，然后将表示设置为体网格。
  5. 展开场景 > 已导出的压力 > 标量 1 节点。
  6. 选择标量场并将函数设为协同仿真 > 协同仿真：压力。
  7. 同时选择绝对压力和导出压力场景。
  8. 右键单击其中一个选定场景并选择应用表示至显示器 > 体网格。
  9. 保存模拟。
