可视化结果

可视化与此机械协同仿真分析相关的场景和绘图。

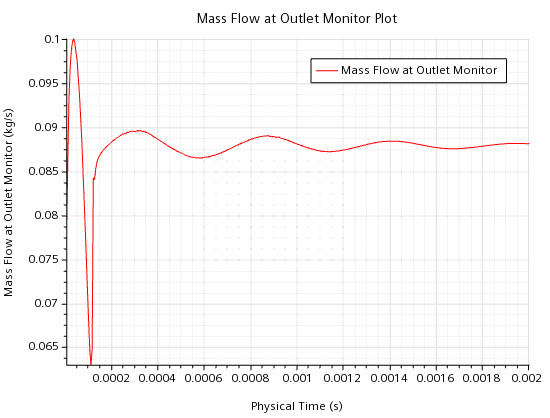

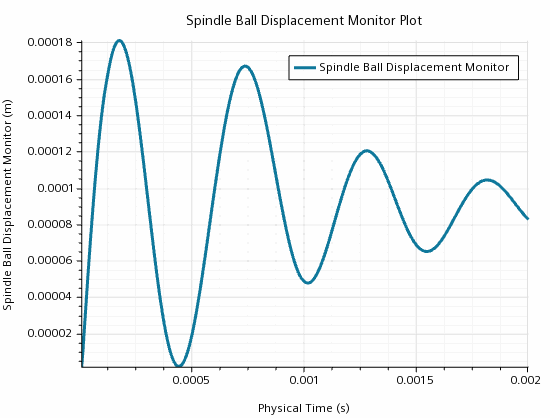

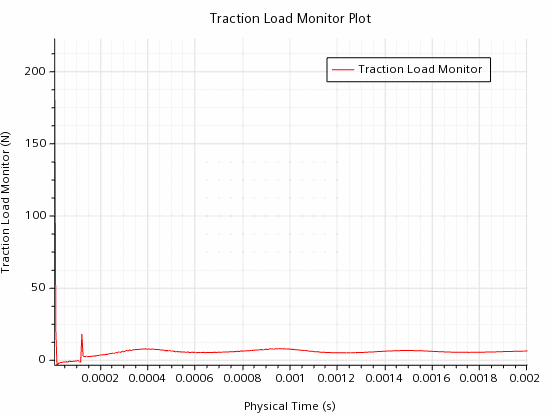

协同仿真完成后，杆阀球位移、拉力负载和作为时间函数的出口质量流量绘图如下所示：





可视化显示流体域内压力以及导出至球阀表面压力的标量场景。

  1. 打开绝对压力和导出压力场景。

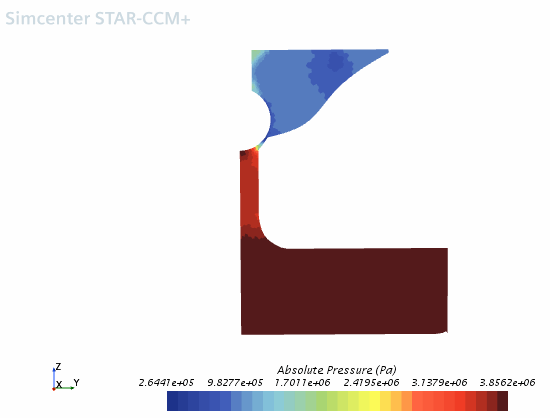

    绝对压力场景显示如下。

可视化球阀表面的导出压力数据，运行协同仿真时，在区域节点下导入此数据。
  1. 编辑 Exported Pressure(已导出的压力) > 标量 1 > 零部件节点。
  2. 在零部件对话框中，移除选定边界，选择杆阀球表面 > 边界 > 杆阀球表面节点，然后单击确定。

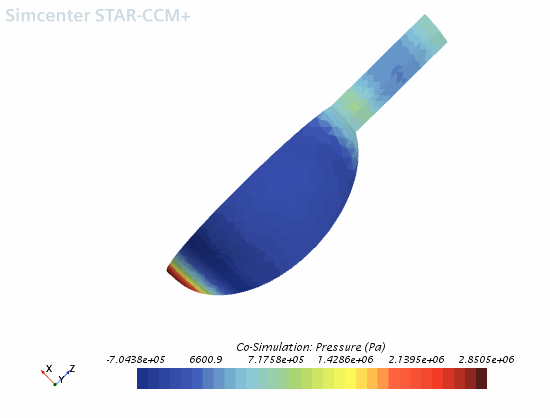

    导出压力场景显示如下。

  3. 保存模拟。
