指定协同仿真设置
为协同仿真准备流体模拟。创建协同仿真需要您激活协同仿真模型，并要指定与合作方程序交换的耦合边界与场。
要启用协同仿真，激活 Simcenter STAR-CCM+ 协同仿真模型：
-
对于物理连续体，按顺序选择下列模型：
组合框 模型 可选模型 协同仿真 协同仿真模型 Simcenter STAR-CCM+ 协同仿真处理模型 协同仿真机械处理 - 单击关闭。
要将流体与在合作伙伴仿真中定义的固体耦合，额外需要一个物理连续体来表示固体物理。
- 创建一个名为 Solid Physics (External)(固体物理（外部）) 的物理连续体。
-
对于物理连续体 Solid Physics (External)(固体物理（外部）)，按顺序选择下列模型：
组合框 模型 可选模型 外部连续体 外部连续体 外部应用 空间 三维表面 外部应用 Simcenter STAR-CCM+ 耦合模型 隐式耦合 时间 隐式非稳态（自动选择）
激活协同仿真模型时，Simcenter STAR-CCM+ 将添加一个协同仿真链接节点，即。此节点表示与外部应用的连接，并可用于指定协同仿真设置。
对于该链接，可以指定表示外部应用的外部连续体：
- 选择节点，然后将连续体设为Solid Physics (External)(固体物理(外部))。
要定义流体结构交界面，可将耦合流体边界指派到协同仿真区域：
- 展开节点。
-
选择外部程序耦合指定节点，并将外部程序耦合指定设为链接 1：区域 1。

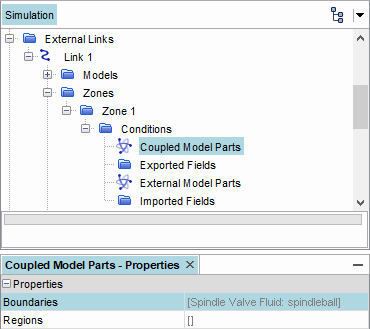

将边界与耦合区关联后，Simcenter STAR-CCM+ 更新该区的耦合模型零部件条件。
在本协同仿真中，Simcenter STAR-CCM+ 从外部程序导入位移，并导出压力和壁面剪切应力。要指定已交换的场：
- 展开节点。
- 右键单击已导出的场节点并选择。
- 重复上一步骤，添加壁面剪切应力到已导出的场。
- 右键单击已导入的场节点并选择。
-
选择节点，并将场处理设为已管理。
使用此设置，Simcenter STAR-CCM+ 自动设置耦合边界的变形指定，使边界按照已导入的位移数据移动。
指定交换之间的内迭代次数：
-
选择 节点，然后将每次交换的迭代数设为 5。
默认将 Simcenter STAR-CCM+ 服务器设为领先模拟。
