创建 6 自由度体

在将适当的运动分配给目标区域后，可以继续创建 6 自由度体。

Simcenter STAR-CCM+ 提供两种类型的 6 自由度体：
  • Continuum Body（连续体）
  • Mechanical Body（机械体）

对应模拟的维度，可以创建 2D 或 3D 6 自由度体。此操作将在模拟树中 DFBI > 6 自由度体节点下方添加体对象。

如果遵循了有关将 DFBI 运动与网格化策略相结合的其他主题之一，则模拟中已存在一个 DFBI 连续体。按照以下步骤添加附加连续体或机械 6 自由度体。

此处使用 3D 模拟作为示例：

体类型 步骤
Continuum Body（连续体）

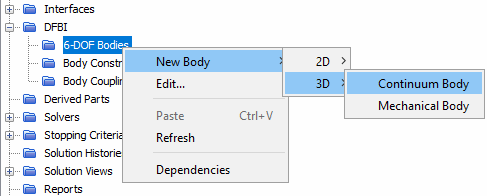

  1. 右键单击 DFBI > 6 自由度体节点，并选择新建体 > 3D > 连续体

  2. 选择[体 1]节点，然后设置下列属性：
    • 体表面。
    • 体质量
    • 释放时间。
    • 缓冲时间。
    • 体运动选项。
  3. 根据所选的体运动选项，设置体运动选项的属性。有关更多详细信息，请参考体运动选项参考。
  4. 展开初始值节点，并设置子节点的属性，这些属性与选定的体运动选项相关。有关更多详细信息，请参考初始值参考。
  5. 使用外力和力矩节点定义在 6 自由度体上施加的额外力与力矩。有关更多详细信息，请参见外力与力矩参考。
Mechanical Body（机械体）
  1. 右键单击 DFBI > 6 自由度体节点，并选择新建体 > 3D > 机械体。
  2. 选择[体 1]节点并设置相应的属性以定义其相关的运动：
    • 体组成部分。
    • 体质量
    • 释放时间。
    • 缓冲时间。
    • 体运动选项。
  3. 根据所选的体运动选项，设置体运动选项的属性。有关更多详细信息，请参考体运动选项参考。
  4. 展开初始值节点，并设置子节点的属性，这些属性与选定的体运动选项相关。有关更多详细信息，请参考初始值参考。
  5. 使用外力和力矩节点定义在 6 自由度体上施加的额外力与力矩。有关更多详细信息，请参见外力与力矩参考。
注要创建 2D DFBI 体，选择 2D 而不是 3D 作为域类型，并按照设置二维 DFBI 模拟中描述的程序。
