可视化变形位移

使用“变形位移”场函数可分析变形如何影响体网格，并将输出与预期结果进行比较。

注变形位移基于节点处的值，而不是网格单元中心处的值。

要可视化变形位移：

  1. 在标量场景中，选择显示器 > Scalar 1(标量 1) > 零部件节点，然后将零部件设为要可视化变形位移的边界。
  2. 选择标量场节点，然后将函数设为以下某项：
    • 变形位移 > 值：所有分量的位移量。
    • 变形位移 > 0：位移的 x 分量。
    • 变形位移 > 1：位移的 y 分量。
    • 变形位移 > 2：位移的 z 分量。

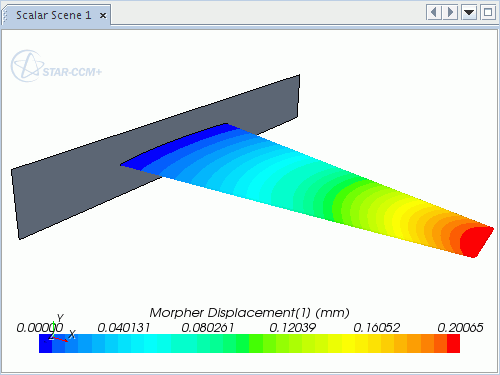

以下示例为可视化变形位移的 y 分量的标量场景。
