设置变形运动和求解器

可以在 Simcenter STAR-CCM+ 中使用 RBF 或 BSpline 插值法对网格变形建模，从而定义变形表面。

  1. 右键单击连续体 > [物理连续体] > 模型节点，然后选择选择模型... 在模型选择对话框中，至少从空间组合框中选择其中一个选项（例如，三维），并从时间组合框中选择其中一个模型。
  2. 创建变形运动并设置其属性：

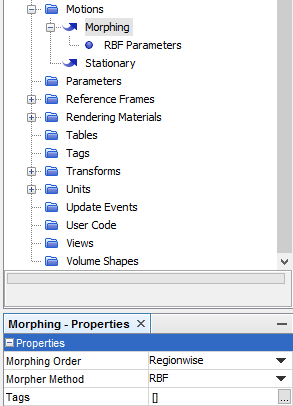

    1. 右键单击工具 > 运动，并选择新建 > 变形。


      此时在运动下将显示新的变形节点。RBF 变形默认处于选中状态，RBF 参数节点显示在父节点下方。

    2. 选择变形节点，然后将变形顺序设为运动相关或区域相关（请参见变形运动参考主题）。
    3. 对于变形方法，在 BSpline 和 RBF 之间进行选择
    4. 如果变形运动是线性运动和变形的组合，则在 [变形方法] 参数节点上激活线性拟合。
    5. （仅适用于 RBF 变形）在“RBF 参数”节点上，激活自动薄化并设置自动薄化 Cl 因子。

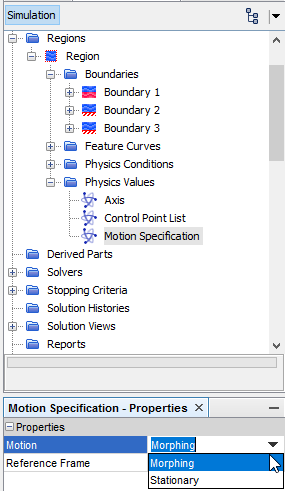

  3. 对于应用变形运动的每个区域，选择区域 > [区域] > 物理值 > 运动指定，然后将运动设为[变形运动]


    网格变形节点将添加到求解器，而变形指定节点将添加到选定区域下的边界。
  4. 选择求解器 > 网格变形 > [变形方法]，然后考虑是否修改以下任一属性：
    • 将详细说明设为“无”、“低”或“高”
    • 初始化需要变形
    • 求解器冻结
    • 内部迭代变形
    • 自零变形
    • 忽略网格通量项
    • 重计算交界面
    • 变形容差
    • 对于 RBF 变形，选择是否激活跳过薄化节点修正器选项。
