后处理表面辐射交换

可使用 Simcenter STAR-CCM+ 来分析透射和反射边界上的辐射量。

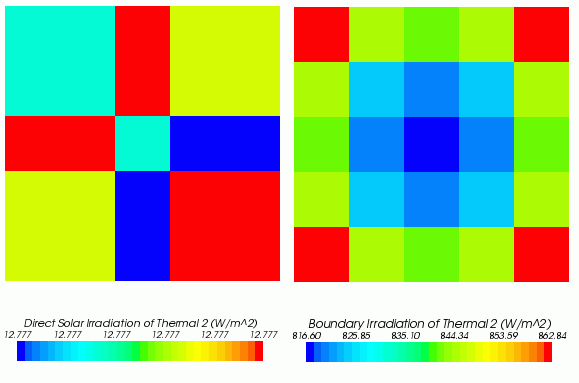

对于透射率 = 1 或镜面反射率 = 1 的边界，可对以下物理量进行后处理：

• 辐射 - 入射在表面上的辐射热通量
• 平均辐射温度 (MRT)

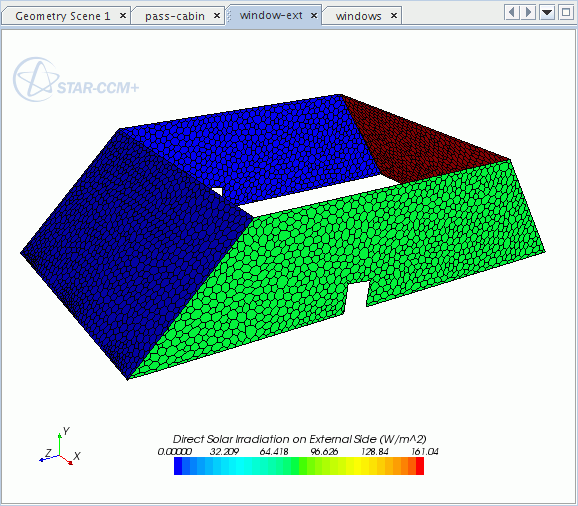

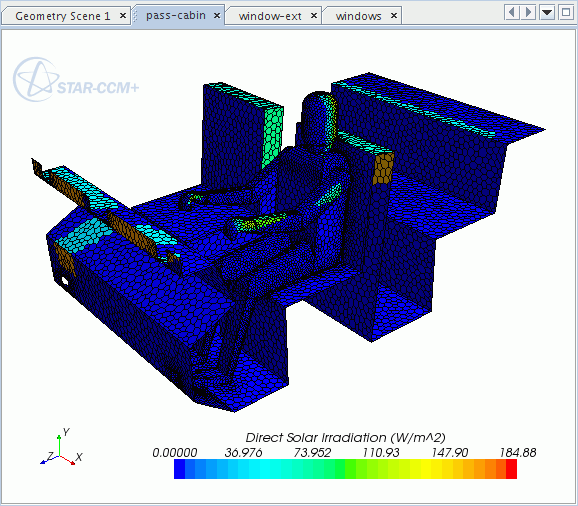

• 太阳直射 - 边界上的太阳直射通量。

镜面反射率 + 透射率 = 1 的边界被称为“完全反射边界”。在完全反射边界上，总辐射将考虑来自其他边界的辐射、太阳辐射（直射和漫射）以及环境辐射（如果有）。

完全反射边界不参与表面辐射交换和能量方程的求解；通过这些边界的净辐射通量为零。

如果使用表面至表面模型，可通过右键单击 S2S 求解器节点，然后选择显示详细的辐射交换，生成边界之间的详细辐射交换总结。该总结显示在输出窗口中。

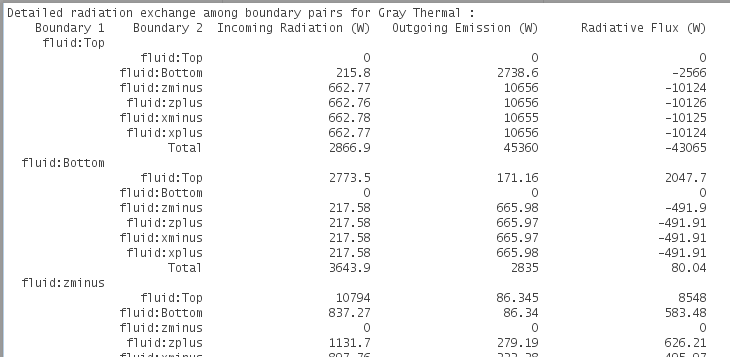

输出示例：

• 入射辐射是从给定源边界（在边界 2 下列出）到给定目标边界（在边界 1 下列出）的辐射。
• 流出排放是由给定源边界（在边界 1 下列出）朝给定目标边界（在边界 2 下列出）释放的排放（热排放与用户指定的排放结合）。
• 辐射通量是入射辐射的吸收部分（吸收率 $\times$ 入射辐射）和一对给定的目标边界和源边界（在边界 1 和边界 2 下列出）的流出排放之间的差。

此总结计算不包括具有对称或周期性条件的边界或完全反射边界。对称边界和周期边界仅通过在正确的方向反射或定期转换辐射能量，来对辐射热传递做出贡献。这两种类型的边界均与 S2S 辐射和折射的后处理兼容。
