使用视角因子数据

有多种用于处理视角因子数据的选项，包括显示、导出和删除。

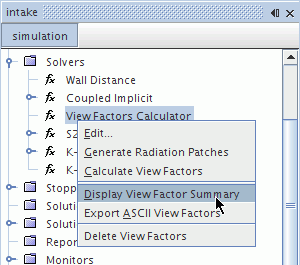

要显示视角因子数据，右键单击视角因子计算器求解器节点，然后选择显示视角因子总结。

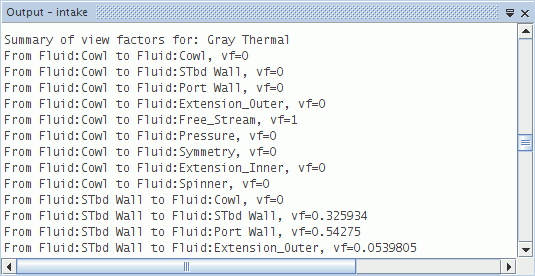

数据将显示在输出窗口中。

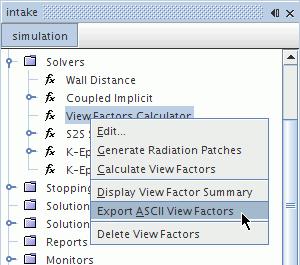

要将数据导出为 ASCII 格式，从求解器的弹出菜单中选择相应选项。

此选项会在当前工作目录中生成一个文件。

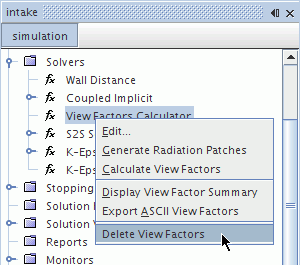

要删除视角因子数据，选择删除视角因子选项。
