更新绘图

通过更改位于更新节点中的触发类型，可以控制如何打开 XY、监视器和直方图更新。

此节点具有其自己的属性和常用菜单项，可以自定义显示中的绘图如何随模拟迭代而更新。

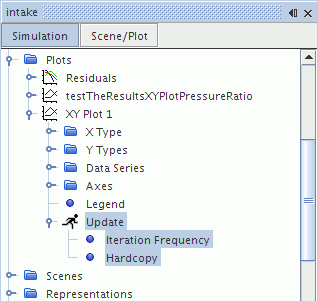

更新节点具有两个子节点：
  • 触发节点，用于控制更新的频率。此节点的名称反映了触发类型的选择。请参见触发类型和触发属性。
  • 硬拷贝节点，用于控制由绘图更新生成的图像规格。请参见更新和硬拷贝属性。

有关选择触发类型和定义更新频率的更多信息，请参考设置更新触发。

注尽管更新发生在指定的迭代、时间步或时间差，但这些指定的更新未必阻挡因用户互动而发生的所有其他更新。

手动更新绘图

也可以手动刷新绘图。当打开绘图或切换到其选项卡时，绘图会更新。

或者，展开绘图节点，右键单击选定的绘图。在弹出菜单中选择刷新。

从绘图生成图像

还可以在每个迭代或时间步后生成绘图的图像，以编译绘图的动画。这与保存绘图的硬拷贝时生成的单个图像不同。

如果所有客户端都从正在运行的服务器断开，则不会有任何绘图保存到文件。

注意：

  • 仅当模拟迭代时，更新机制才处于活动状态。
  • 当更新频率设置触发更新时，显示不同标量的 XY 绘图中的多个 Y 类型将同时更新。例如，Y 类型中显示的标量将更新以表示新的求解。关闭的 XY 绘图在打开之前不会更新。
  • 硬拷贝仅以特定绘图的更新频率设置所指定的间隔写入磁盘。
