自定义绘图中的数据显示

可以使用多种方式修改所有绘图中数据的外观。

使用以下方法：

操作 说明

对绘图数据排序，即：确保数据沿 x 方向排序（仅限 XY 绘图和监视器绘图）

激活绘图数据集的对绘图数据排序属性。

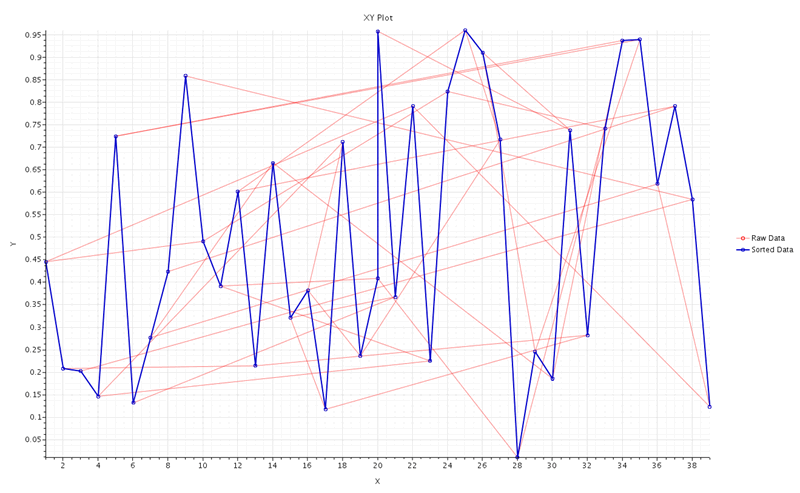

下图显示了原始数据的排序效果。

排序之后，数据沿 x 方向正确有序显示。

在 x 方向上显示数据的累积分布（仅限 XY 绘图和监视器绘图）

激活绘图数据集的累积 Y 值属性。

此选项仅对数据系列本身中存储的值进行操作，而不是来自该数据集输入的所有值，如监视器。（数据系列仅存储为绘图采样的值。）

注如果对绘图数据排序属性尚未激活，则该属性会在激活 Accumulate Y-Values（累积 Y 值）时自动应用。
注不能将数据聚焦应用于已应用此选项的绘图数据。

在一个或两个方向上比例缩放数据（仅限 XY 绘图和监视器绘图）

在绘图数据集的属性X 比例因子和/或Y 比例因子中输入新值，可能会产生以下效果：

  • 输入介于 0 和 1 之间的因子将按该因子缩小比例。
  • 输入大于 1 的因子将相应放大比例。
  • 输入负值将在负向上创建“镜像图像”。
注不能将数据聚焦应用于已应用此选项的绘图数据。

在一个或两个方向上应用偏移，即：按给定物理量改变 x 和/或 y 值的位置（仅限 XY 绘图和监视器绘图）

在绘图数据集的属性X 偏移和/或Y 偏移中，输入更改值。数值输入项的物理量与沿轴绘制的物理量的类型相同。

注不能将数据聚焦应用于已应用此选项的绘图数据。

在单个监视器绘图中显示所选部件值

选择个体部件对于具有许多部件的模拟非常有用，例如具有数十排叶片的涡轮机或具有数百个电芯的电池。使用以下某种方法：

  • 直接在监视图中指定所需的报告部件：
    1. 选择 [监视器] 节点，然后将值类型设为部件值。
    2. 在监视图中，选择数据系列 > [数据集] > 部件数据节点，并使用部件属性指定要在监视图中显示的部件。
  • 指定要在监视器中绘制的期望报告部件。请参见基于每个部件提取报告结果。
注报告监视器的部件选择对话框指定要在模拟期间监视的部件报告值，而监视图的部件数据特征可用于直接处理绘图。更改报告监视器的部件选择，将重置监视器数据，这在仿真轮次期间或之后可能会导致数据丢失。相比之下，更改监视图数据集的部件选择只会更改监视器值的显示，不会影响数据。

控制监视图中选定部件值的外观
  1. 在监视图中指定所需的报告部件。（请参见关于在单个监视图中显示选定部件值的说明。）
  2. 为监视器创建绘图（如果尚未从报告和监视器创建绘图）。此绘图显示所有部件报告值以及报告的总体值。
  3. 要修改个体部件值曲线的线型和标记样式，使用监视图的数据系列 > [数据集] > 部件数据子节点中的控件。有关这些类型的控件的详细信息，请参见绘图数据集属性参考中的“数据显示属性查找”。
  4. 要更改单个部件值曲线的颜色，右键单击部件数据样式子节点，然后选择编辑子颜色。

    在数据提供者颜色对话框中，双击所需部件曲线的颜色以打开颜色控制对话框。有关颜色控制对话框的详细信息，请参见定义颜色。

更改绘图中多个数据系列的顺序

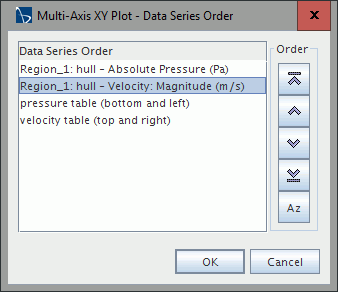

  1. 使用以下某种方法激活数据系列顺序对话框：
    • 右键单击以下任一对象，然后选择为数据系列重新排序：
      • 任何绘图的节点或显示
      • 绘图的数据系列子节点或显示中的相应数据系列
      • 直方图的轴类型子节点
      • [XY 绘图] > Y 类型 > [Y 类型]节点
    • 单击绘图节点的数据系列顺序专家属性的右半部分，或者单击（自定义编辑器）。

  2. 在对话框中设置顺序，考虑以下因素：

    • 列表中的数据系列名称与图例中的名称匹配。
    • 列表顶部的数据系列会在屏幕上先绘制，其余数据系列依次绘制在前面。


    在数据系列顺序列表中，选择一项或多项，然后按如下所示使用任一按钮（从上往下）：

    • 移至顶部：将系列移至列表顶部并先渲染
    • 上移：将系列上移一个位置
    • 下移：将系列下移一个位置
    • 移至底部：将系列移至列表底部并最后渲染
    • 按字母顺序排列整个列表：按字母顺序为项重新排序。
  3. 单击确定。

或者，通过访问数据系列节点来进行移动：

  1. 右键单击数据系列节点。

  2. 在重新排序菜单项的子菜单中，选择显示的四个选项之一：

    • 移至顶部
    • 上移
    • 下移
    • 移至底部

数据系列的顺序显示在工作区中的三个位置：绘图显示、图例和节点树（如果适用）。

显示指定范围内的最新附加数据（仅限监视器绘图）

要指定范围：

  1. 在轴节点中，选择所需的“笛卡尔轴线”子节点。
  2. 将范围模式设为滑动窗口。

    滑动窗口选项子节点将在轴节点中显示。

  3. 选择滑动窗口选项子节点，然后为滑动窗口宽度输入值。此值没有单位。

    绘图显示设为显示值范围，在模拟运行期间，随着更多数据点附加到绘图，该范围将自动更新。例如，如果输入的范围为 50，监视器绘图将显示介于 (最大值 - 50) 到最大值之间的值。

  4. 要停用范围指定，将范围模式设为数据边界。

滑动窗口范围模式随即变为更改轴的数据边界的手动绘图更改和互动操作。这包括手动输入最小值或最大值以及激活锁定最小值或锁定最大值属性。例如，如果激活锁定最大值属性，则自动量程计算将停止。停用此类属性或刷新绘图显示时，范围计算将继续。

更改图例的位置或方向

请参见图例属性参考。

要重新定位图例，可以使用其节点的属性或在绘图内交互式移动图例。该图例是一个可停靠的面板，通过拖动它可以重新停靠在绘图显示中的其他位置。

更改数据的显示方式

 请参见绘图数据集属性参考中的“数据显示属性查找”。
