Simcenter STAR-CCM+ 可用于在每次迭代或每个时间步之后（当模拟运行时）以及模拟完成时对求解进行后处理。 因此，通常在运行模拟之前创建后处理对象。 后处理对象也称为分析对象。
通过 Simcenter STAR-CCM+ 的绘图功能可创建三种二维绘图。

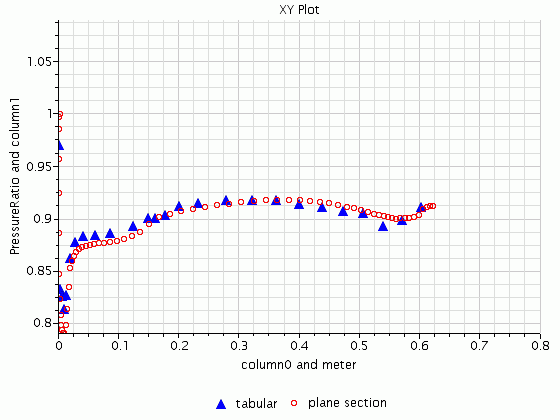

XY 绘图是二维图，可用于显示可用求解变量集或表数据中的标量值图形。
The key steps in successfully analyzing simulation results are to: (1) be clear on what quantities you want to extract; (2) locate or define surfaces on which to obtain the data; and, (3) present the data in visual scenes or numeric output.
大多数可视化对象（例如绘图、报告和标量显示器）都具有平滑值和非平滑值。例如，标量显示器的轮廓样式提供平滑填充选项（平滑）和填充选项（非平滑）。计算这些值的方式取决于离散化方法。
对于有限体网格，了解 Simcenter STAR-CCM+ 如何处理场函数数据对于避免在交界面处后处理中产生非物理结果非常重要，并理解平滑在应用时产生的差异。
Although Simcenter STAR-CCM+ can display, analyze, and report simulation data on regions, boundaries, and parts, there are many cases when you want to access data in other entities of the solution space. Derived parts provide a mechanism for defining additional entities on which you can access solution data.
Simcenter STAR-CCM+ 中的可视化工具已与分析相集成，从而支持交互式提取以及从运行中的模拟或收敛模拟查看求解数据。
对于瞬态求解，Simcenter STAR-CCM+ 提供模拟历史文件 (.simh)，用于保存模拟运行过程中的选定数据。模拟完成后，可以加载此文件并查询其状态以进行后处理。
此工作流同时包含报告和监视器的功能。
场历史记录是一种场监视器，用于存储给定的一组输入区域和/或边界的有限数量过去值（或样本），这些数据是在场函数更新策略所定义的时刻捕获的。
报告提供了求解数据的总结。
监视器对求解数据进行采样、保存和绘图。
确定要绘制的物理量，然后根据该选择，选择绘图类型。使用合适的场函数和零部件设置绘图。确定如何自定义绘图外观，以及是否导出图像以供演示。
监视器绘图显示推进求解时基于报告的监视器和基于残差的监视器收集的值。还可以使用它们来绘制模拟中的表数据。
创建 XY 绘图，选择零部件和表示，并调整方向和宽高比等属性。确定何时更新绘图，以及是否将更新导出到图像文件。
使用热图样式可以更清楚地查看高度集中的数据。
使用气泡样式可向 XY 绘图添加另一个信息层。通过将气泡直径映射到标量场，可以获取一个信息层。通过将气泡颜色映射到标量场，可以获取另一个信息层。
直方图是可用于显示数据分布的二维柱状图。
在 Simcenter STAR-CCM+ 中，可向绘图添加轴，以在单个图表显示中比较多个变量。
通过 Simcenter STAR-CCM+ 中的绘图显示，可以交互地调整轴范围，放大区域，以及平移绘图区域。还可以重置为原始绘图视图。
通过更改位于更新节点中的触发类型，可以控制如何打开 XY、监视器和直方图更新。
可以使用多种方式修改所有绘图中数据的外观。
Simcenter STAR-CCM+ allows you to define plot colors based on inputs to the plots, and to override these color choices where necessary. For example, you can define and maintain colors based on their relationship to specific residuals on residual plots, or to particular input surfaces within a region. You can also create and apply your own colors, such as the colors used by your company for its branding.
可为绘图提供各种类型的模拟数据：监视器数据、表格数据和衍生数据。
绘图节点包含对绘图整体内容的控制，而各组子节点可用于控制数据、轴的函数以及数据和栅格线的外观。
可以将绘图的内容导出为 .csv 格式数据。还可以将绘图保存到图像文件或 PDF，或将其发送到打印机。
此交互工具可用于从海量数据中提取宝贵信息，即：有助于制定正确工程决策的信息。
在旋转体（如涡轮机）的案例研究中，典型的后处理要求是呈现相对于域边界表面以参数方式定位的表面或分布的相关数据并对这些数据进行绘图。例如，您可能希望查看轮毂和罩体之间正好在中间位置的表面上的总压力，或者可能希望绘制给定切面上两个叶片表面的压力图。
Simcenter STAR-CCM+ 中有几项功能要求为操作的发生定义触发器。Simcenter STAR-CCM+ 提供三种内置触发器类型和一种自定义触发器类型（由更新事件定义）。
信号处理将数据集函数应用于波数据集。
