保存并打印绘图数据

可以将绘图的内容导出为 .csv 格式数据。还可以将绘图保存到图像文件或 PDF，或将其发送到打印机。

要从绘图中显示的某一曲线中导出数据，右键单击与要导出的数据对应的数据集节点，然后选择导出...

通过右键单击绘图的节点，可以使用相同类型的操作一次性导出所有绘图数据。

此操作使用操作系统特定的标准保存对话框，并通过“另存为”操作将选定监视器或数据集的数据点存储到文件。导出的文件写为逗号分隔值 (.csv)，这是许多电子表格支持的格式。

.csv 文件头包含每列数据的有用信息：

  • 对于绘图数据，文件头包括标量和零部件名称：

"PressureRatio-plane section 1"
  • 对于监视器数据，文件头包括监视器名称和标量：

"Heat Transfer 1 Monitor: Heat Transfer of Boundary Heat Transfer (W)"

将绘图导出至外部查看器文件

可以将绘图内容从 Simcenter STAR-CCM+ 导出至查看器 (.sce) 文件。要将绘图内容保存为此格式：

  1. 右键单击绘图节点或绘图显示，然后从弹出菜单中选择导出至查看器文件。
  2. 在保存对话框中，导航至要保存文件的位置，在“文件名：”文本框中输入文件名，然后单击保存。
要将多个绘图导出至查看器文件：
  1. 使用以下方法之一激活导出功能：
    • 右键单击绘图节点，然后选择导出至查看器文件。
    • 多选要导出的特定绘图的节点，然后选择导出至查看器文件。
  2. 在选择要导出的对象对话框中，可以在左面板中看到在对象树中选择的绘图。或者，如果通过选择绘图节点激活了该对话框，现在可以选择要导出的特定绘图。
  3. 要控制导出对象在查看器文件中的显示顺序，查看对话框右侧面板中的列表。根据需要，使用方向箭头在列表中上下移动项。
  4. 单击确定。

将绘图图像复制到剪贴板

要将绘图图像复制到剪贴板，右键单击绘图节点或在绘图显示中右键单击，然后选择硬拷贝到剪贴板。或者，选择节点（或使绘图显示处于活动状态），然后按 <Ctrl><Shift><C>。

此时图像便已准备好粘贴到支持从剪贴板接受图像的任何其他程序中。

保存绘图图像文件

要将绘图图像保存到文件中，右键单击绘图节点或在绘图显示中右键单击，然后选择硬拷贝。

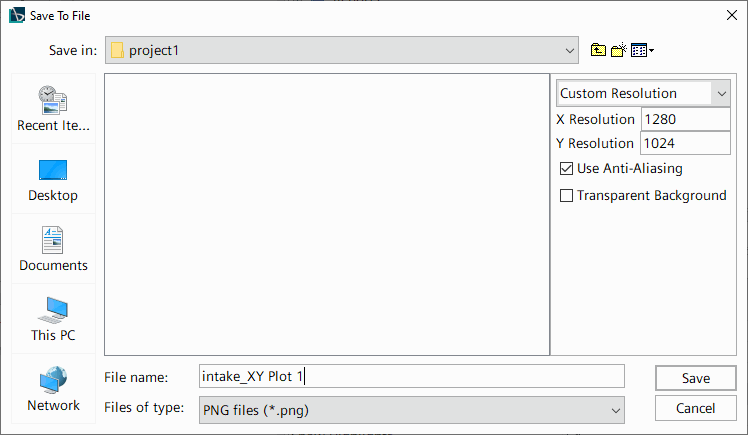

此时将出现特定于操作系统的自定义保存至文件对话框，可用于将选定绘图写入文件。然后可以将保存的图像包含到打印的报告、幻灯片演示、网页或另一常用介质中。

要为绘图图像分辨率设置特定值（以像素为单位），使用下拉列表中的某个可用选项：

  • 已锁定长宽比 -- 输入 X 分辨率或 Y 分辨率的值，Simcenter STAR-CCM+ 会计算另一个分辨率以保持长宽比。
  • Custom Resolution(自定义分辨率) -- 针对任一分辨率输入任意最高达 4096 的值，忽略长宽比。此选项可能会产生意外的视区和图像截止。

如果为 Aspect Ratio(长宽比) 属性选择了除 Fit Screen(布满屏幕)（例如 16:9）以外的选项，则下拉列表中包含一组与该长宽比关联的预定义分辨率选项。



激活使用抗锯齿选项可以减少渲染图像的失真，但处理时间将增加。建议将此选项用于硬拷贝输出。

要生成具有透明背景的图像，激活透明背景选项。此选项仅适用于 .png 文件。

可使用以下任意格式写入图像文件：

  • 便携式网络图形 (.png)
  • 联合图像专家小组 (.jpg)
  • 便携式文档格式 (.pdf)
    注将绘图导出至 .pdf 时，不导出绘图中的注释。

如果选择了多个绘图，此操作将禁用。

还可以采用批处理模式保存绘图图像。其步骤与批量保存场景图像的步骤类似。

打印绘图图像

要将绘图图像发送到与系统连接的打印机，选择绘图节点，然后使用文件 > 打印菜单项调用打印操作。
