使用多个轴绘制

在 Simcenter STAR-CCM+ 中，可向绘图添加轴，以在单个图表显示中比较多个变量。

利用多个轴可在 Simcenter STAR-CCM+ 中比较相关性。 例如，可在同一绘图上查看马力与转速以及扭矩与转速。 此外，当物理量具有不同尺度（例如米和帕斯卡）的值时，还有助于在单独的轴上对其进行绘制，以使图表可读。

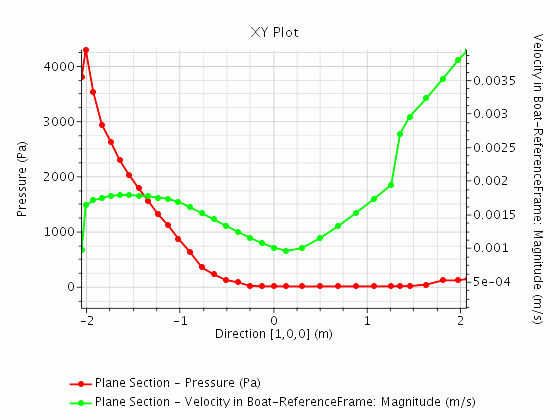

要在 XY 绘图中查看两个相关性：
  1. 创建 XY 绘图，然后选择绘图数据基于的零部件。
  2. 为底部和左侧默认存在的轴选择物理量。
  3. 右键单击轴节点，然后选择新建轴 > 右。
  4. 要创建第二个 Y 类型节点，右键单击 Y 类型节点，然后选择新建。
  5. 选择新的 Y 类型节点，然后将 Y 轴设为 Right Axis(右轴)。
  6. 为已映射到右轴的 Y 类型节点选择物理量。
  7. 要更改轴的方向，右键单击轴节点，然后选择定向轴线。 使用对话框中的按钮设置方向。
  8. 根据需要自定义数据点、范围和网格线。


要将多个轴用于表格数据集：
  1. 在模拟中添加表。 请参见表。
  2. 将表作为数据集添加到绘图。 请参见管理绘图中的数据。
  3. 要在所选轴上显示表格数据，使用数据集节点的 X 轴和 Y 轴属性。

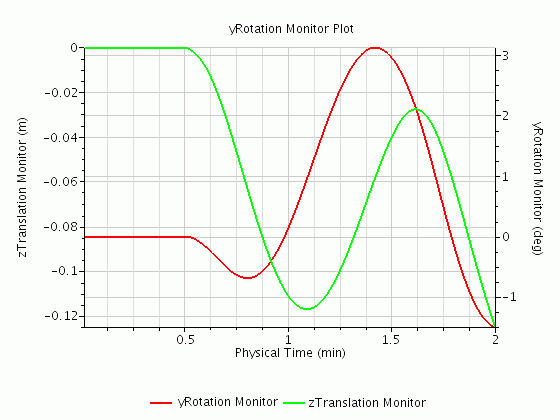

要在单个监视器绘图中查看多个范围各不相同的监视器：
  1. 创建监视器绘图 -- 空绘图或者基于报告或监视器的绘图。
  2. 绘制完第一个物理量后，右键单击轴节点，然后选择新建轴 > 右。
  3. 创建第二个监视器。
  4. 将第二个监视器添加到绘图。 请参见管理绘图中的数据。
  5. 选择新添加的监视器数据集节点，然后将 Y 轴设为 Right Axis(右轴)。
    现在，两个单独监视器中的值均位于同一绘图中。
