根据重合实体创建零部件接触

Simcenter STAR-CCM+ 可以在导入 CAD 模型时根据成对的重合面自动创建零部件接触，前提是在导入表面选项对话框中选中了根据重合实体创建零部件接触选项。

使用导入模式创建几何零部件时，将显示此选项。

该操作将从所有导入的 CAD 体上搜索指定重合面容差范围内成对的重合面。 对于发现的每对面，都会创建零部件接触数据并存储在每个零部件的接触属性中。 遵循重合的严格定义，即属于每对的面必须具有完全相同的表面定义和完全相同的修剪环。 它们必须正好重叠而没有任何偏移，除非是压印面。

在将 3D-CAD 模型转换为几何零部件时以及使用单部件或多部件压印工具压印面时，同样应用此操作。

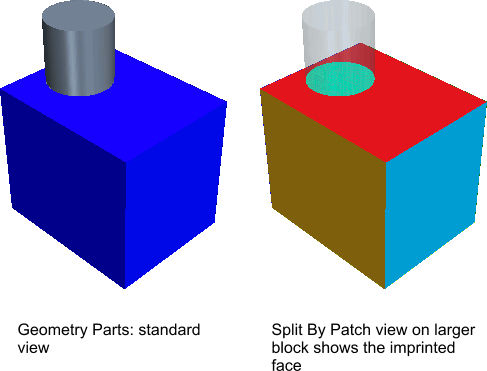

以下示例显示了一个 3D-CAD 模型，模型上的圆柱体已压印在方块的表面上。 由于压印操作得到一对重合面，因此 3D-CAD 模型转换为几何零部件时，Simcenter STAR-CCM+ 会创建零部件接触数据。

使用这种方法生成零部件接触数据的优势在于，在区域分配过程中每个零部件表面可以映射到其自己的边界。 将为交界面创建单独的边界。 使用每个零部件表面一个边界选项可以得到此结果。
