浏览零部件接触数据

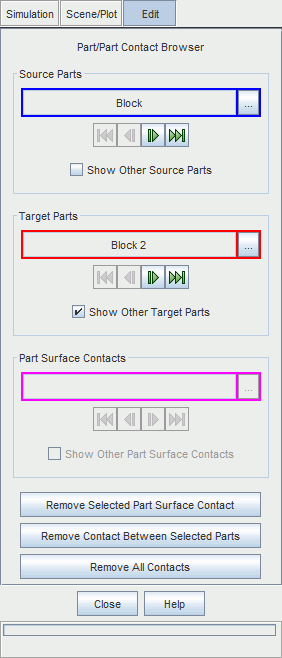

“零部件/零部件接触浏览器”中有三个组合框。 在每个组合框中，都可以单击 （自定义编辑器），然后选择特定零部件或零部件表面。 还可以使用导航按钮按顺序依次浏览列表或跳转至列表的开头或结尾。

• 源零部件

  该下拉菜单列出在零部件/零部件接触浏览器选项对话框中选择的所有零部件。 在图形窗口中，选定的源零部件显示为蓝色，当激活 Show Other Source Parts(显示其他源零部件) 时，其他源零部件会显示为透明灰色对象。

• 目标零部件

  该下拉菜单列出与在源零部件组合框中显示的源零部件接触的所有零部件。 在图形窗口中，选定目标零部件显示为红色，当激活 Show Other Target Parts(显示其他目标零部件) 时，其他目标零部件会显示为透明绿色对象。

• 零部件表面接触

  该下拉菜单中列出在选定源零部件与目标零部件之间存在的所有零部件表面接触。 在图形窗口中，选定零部件表面接触显示为洋红色，当激活 Show Other Part Surface Contacts(显示其他零部件表面接触) 时，其他零部件表面接触会显示为透明粉色（比洋红色暗）。

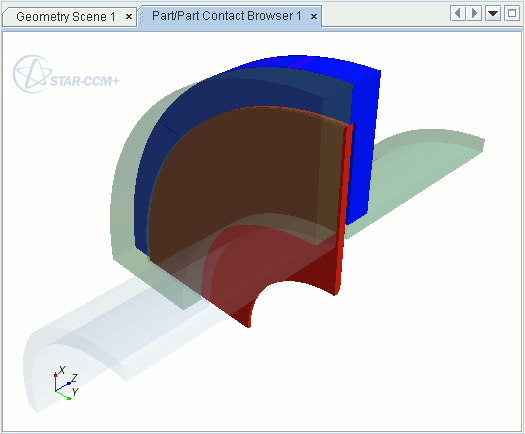

在下面的示例场景中，蓝色零部件是源零部件，红色零部件是目标零部件。 透明绿色零部件是与源零部件接触的替换目标零部件，透明灰色零部件是可供选择的替换源零部件。

“零部件/零部件接触浏览器”还包含可用于移除零部件或零部件表面之间的任何或所有接触的按钮。
