几何零部件
几何零部件是您希望作为一个对象处理的表面和曲线的集合。零部件表面和曲线可以由 CAD 数据或离散（表面网格）数据定义，具体取决于几何零部件的类型。单个对象被称为叶级零部件；几何零部件的集合被称为复合零部件。表面可包含一组或多组面，曲线可包含一组或多组边。
通过几何零部件，可以有效地组织几何数据以准备网格化。给定网格化过程并非需要模拟中存在的所有零部件。可以通过有选择地将零部件分配给区域来装配特定几何组合。
叶级零部件可以合并以形成复合零部件，复合零部件可以分解为各个组成部分。
在提供的复合零部件中，叶级零部件必须具有唯一名称，虽然可在其他复合零部件中重用这些名称。
几何零部件、零部件表面、零部件曲线和零部件接触都具有可用于场函数的唯一指标。
- 几何零部件类型
-

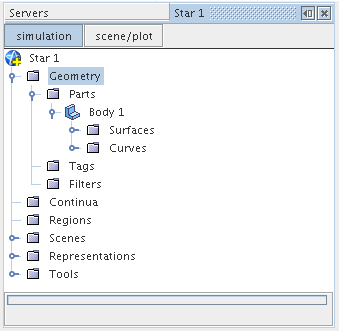

- 以下零部件归类为叶级零部件（之所以这样命名，是因为它们的位置属于零部件层次结构中的最外层节点）：
3D-CAD 零部件 — 源自 Simcenter STAR-CCM+ 中的 3D-CAD 且包含 CAD 数据的零部件。它们仍保留与原始 3D-CAD 体的关联，以便在更改设计参数时，可更新 3D-CAD 零部件以匹配进行的设计更改。
CAD 零部件 — 导入到 Simcenter STAR-CCM+ 且包含 CAD 数据的零部件。通常，这些零部件源自外部 CAD 软件包并且包含中性、原生或 XML CAD 数据。导入到几何零部件节点后，会将它们视为静态拓扑，虽然可在必要时转换和复制。
没有 3D-CAD 关联的网格部件 — 导入到 Simcenter STAR-CCM+ 且包含表面网格数据（离散表面）的部件。导入这些零部件后无法修改其网格化密度，虽然可使用表面修复工具手动修改零部件。
具有 3D-CAD 关联的网格部件 — 源自 Simcenter STAR-CCM+ 中的 3D-CAD 且仅包含轻量型（小平面）数据的小平面部件。导入几何部件节点后，它们仍保持与 3D-CAD 建模器中的模型关联。
壳体零部件 - 建模为壳体的零部件。壳体零部件有两个零部件表面 - 前表面和后表面。如果要翻转前后指定，可以使用壳体零部件的方向属性来指定壳体的前面之外的点。有关更多信息，请参见Creating Shells from Parts。- 形状零部件：
体、
圆锥体、
圆柱体和
球体 — 在 Simcenter STAR-CCM+ 中创建的简单形状网格部件。可以在任何时候编辑形状零部件的尺寸。请参见创建形状零部件。 - 操作零部件 — 由 Simcenter STAR-CCM+ 中的零部件操作生成的零部件。请参见网格操作。
- 零部件表面和零部件曲线

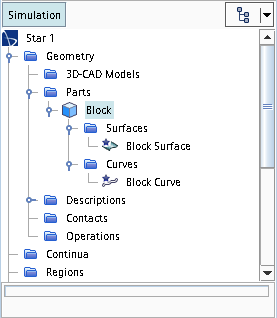

- 零部件表面是构成叶级零部件几何形状的块的集合。为了能够有效地与网格化工具一起使用，每个零部件必须至少由一个零部件表面组成。零部件表面上的块由网格面的集合组成。尽管一个零部件表面可以包含多个块，但是一个块只能属于一个零部件表面。可以使用“根据块分割”功能来控制块所属的零部件表面。请参见根据块分割。
- 零部件表面存储在节点下并且由
图标表示。图标顶部的星形图案表示该实体是默认零部件表面。要将实体设为默认值，右键单击零部件表面并选择设置默认值。 - 零部件曲线存储在节点下并且由
图标表示。壳体零部件具有周长曲线（由
图标表示）以及内部曲线（由
图标表示）。图标顶部的星形图案表示该实体是默认零部件曲线。要将实体设为默认值，右键单击零部件曲线并选择设置默认值。
- 零部件曲线选项对话框
-
标记锐边
激活时，会将在等于小于指定锐边角的角相交的两个面之间形成的边标记为零部件曲线。
锐边角
当标记锐边时，如果大于该角，会将所有边标记为零部件曲线。如果将该角设为 50，则将大于 50 的任何角标记为零部件曲线，小于 50 的角不会标记。
标记自由边
激活时，会将所有自由边标记为零部件曲线。
标记多重边
激活时，会将所有多重边标记为零部件曲线。
标记块周长
将环绕块（零部件或区域上网格面的集合）的所有边标记为零部件曲线。
标记零部件表面周长
将环绕零部件表面（几何零部件上块的集合）的所有边标记为零部件曲线。
标记边界周长
将环绕边界的所有边标记为零部件曲线。
自动修复误差
自动修复与面网格质量、面接近值和自相交相关的小误差。
保持现有边
保持已定义为零部件曲线的边。
- 复合零部件

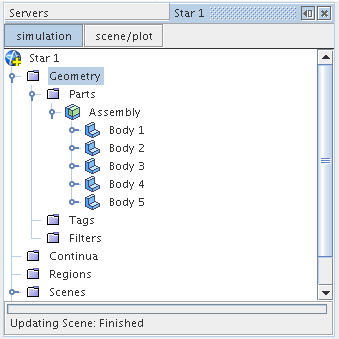

- 复合零部件是分组在一起的几何零部件的集合。在 Simcenter STAR-CCM+ 中，复合零部件没有装配约束详细信息，这意味着无法根据零部件与复合零部件中其他零部件的关系约束这些零部件。从外部 CAD 软件包导入装配时，将保持空间中零部件的位置，并且几何零部件将添加至单个复合零部件下。所导入几何零部件的位置没有关联性。如果手动移动几何零部件（例如使用平移操作），则该几何零部件移动时不会更新其他任何零部件。

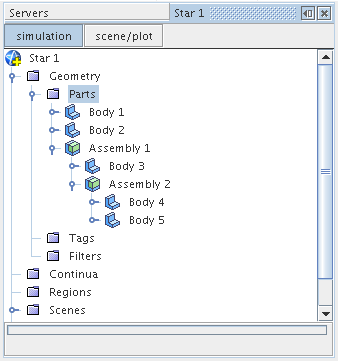

- 复合零部件可包含具有子装配的复杂装配结构，子装配可包含其他子装配等等。最末级别由一个或多个叶零部件组成。
