对象分组

当对象树包含许多相同类型的节点（如交界面）时，分组功能非常有用。

通过在管理器节点中创建子文件夹节点，可以在 Simcenter STAR-CCM+ 中对多种类型的对象进行分组。以下为若干个示例：

将对象置于组中不会影响它们在模拟中所起的功能。要使用此功能：

操作

说明

设置组

例如，右键单击报告节点，然后选择新建组。
一个新建组节点将出现在对象树中。
将节点拖放到此组节点。
要表示组节点的内容，将其重命名。

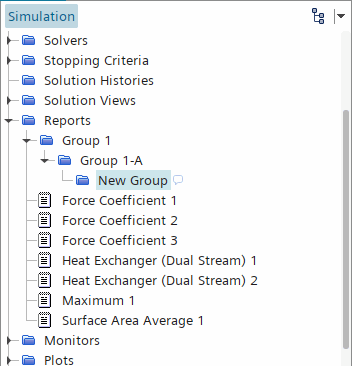

如果一组项太大，以至于需要子类别，则在组中创建组。

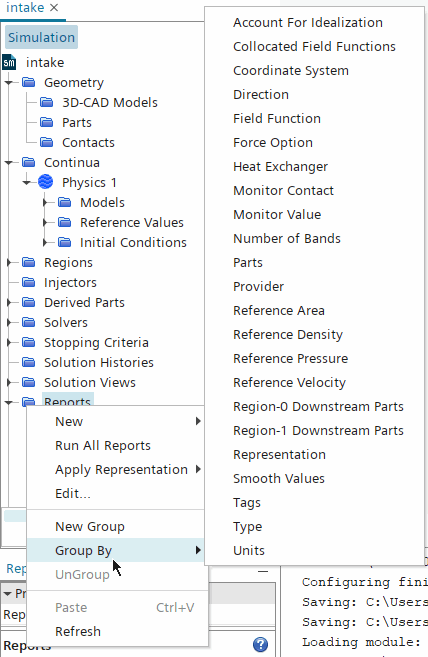

右键单击对象的管理器节点，然后选择分组依据。

此弹出菜单项是另一种设置组的方法。它会获取该管理器节点中的对象的所有属性，并使这些属性可用作组类别。当所选管理器节点为空时，此菜单项不可用（灰显）。

一次只能基于一个属性分组。当对象移动至新组中时，预先存在的组节点（无论是手动还是自动创建）会删除。

在组节点之间移动对象

可以使用以下任一方法执行此操作：

将对象拖放到目标组中。
使用键盘命令：
- 右键单击对象，然后选择复制。或者，按 <Ctrl>+<C> 或 <Ctrl>+<X>。
  如果使用组节点执行此操作，则菜单项为剪切。
- 右键单击目标组节点，然后将鼠标指针悬停在粘贴上。在出现的子菜单中，选择移动。
  或者，选择目标组节点，然后按 <Ctrl>+<V>

在组节点之间的复制对象

注	复制适用于组节点内的对象，但不适用于组节点本身。

右键单击对象，然后选择复制。或者，按 <Ctrl>+<C> 或 <Ctrl>+<X>。
右键单击目标组节点（或相同的组节点），然后将鼠标指针悬停在粘贴上。在出现的子菜单中，选择复制。
注按 <Ctrl>+<V> 仅会移动对象；不会创建副本。

创建类型与组中其他对象相同的对象

右键单击该组节点，然后选择新建。

反转分组过程

右键单击管理器节点或单个组节点，然后选择取消分组。

此操作会将对象移回至其原始位置，并自动删除所有空组节点。
