指定非共形交界面的方向

在多部件装配中，Simcenter STAR-CCM+ 会自动根据主-次算法处理非共形固体-固体交界面。在某些应用中，如果多个非共形交界面相互作用，可能会导致固体部件约束过度。在这些情况下，可以使用 Simcenter STAR-CCM+ 手动设置交界面方向来指定主和次边界。

在非共形网格的主-次算法中，交界面的次级侧对应于更具柔性的边界，即：网格更精细的边界。Simcenter STAR-CCM+ 会自动根据交界面每一侧的网格单元面的平均尺寸指定次边界。如果自动指定导致部件约束过度，Simcenter STAR-CCM+ 会发出一条类似如下的警告消息：
NOTE: multiple constraints from groups of interacting solid solid interfaces:{17,18}
NOTE: if the result is incorrect or the matrix singular, it might be due to over/redundant constraint from interacting solid solid interfaces.
You may use Manual Orientation to select the secondaries manually. In Manual Orientation, each secondary vertex is constrained only once.

当 Simcenter STAR-CCM+ 发出此消息时，手动指定互动交界面的方向。对于所有其他交界面，保留自动定位。

对于相互作用的交界面：

  1. 选择相关的交界面 > [交界面] > 方向节点，然后将模式设为手动。
    方向节点仅适用于分配给同一区域的部件之间的交界面。
使用手动定向时，Simcenter STAR-CCM+ 将交界面边界部件 1/部件 2 [0] 指定为次边界。可以更改接触方向，将交界面的另一侧指定为边界 [0]：
  1. 右键单击方向节点，然后选择反向接触...

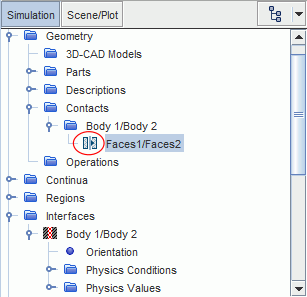

    通过检查关联接触旁边的图标，可以检查交界面方向。
