Simcenter STAR-CCM+ 2406
User Guide
教程按步骤介绍了 Simcenter STAR-CCM+ 针对各种应用的使用方法，并提供特定应用的设置、初始化和求解流程步骤。大部分案例都提供了可下载的宏和模拟文件。
欢迎使用 Simcenter STAR-CCM+ 入门教程。在此教程中，您可以探究重要的概念和工作流程。在学习其他资料之前，应先完成此教程。
为模拟设置适当的停止条件。
支持中心网站提供各种教程的宏、输入文件和最后模拟文件的可选下载包。这些宏和最终模拟文件是书面教程的辅助，因此您可以根据下载文件或使用宏构建并运行的模拟来检查最终结果。
Simcenter STAR-CCM+ 是一个客户端-服务器应用程序。也就是说，互动式用户界面是一个客户端进程，它会连接到在同一台计算机上或在远程机器上运行的服务器进程。模拟由服务器进程托管。通过用户界面所做的更改将立即传输到由服务器进程所托管的模拟中。
Simcenter STAR-CCM+ 提供生成几何的工具，但本教程将导入包含设计的 Parasolid 文件。导入几何表示风洞内体周围的流体体积。
将几何零部件转换为区域之前，通常建议根据其最终边界条件来标识和命名零部件表面。零部件表面可以不断拆分和组合，直到拥有最能表示边界拓扑的一组表面。
几何零部件用于准备模型的空间表示。按照区域、边界和界面来定义可应用物理条件的计算模型。设置过程中的一个重要步骤是将零部件分配给区域。
边界的类型决定了边界表面旁的棱柱层网格生成器的默认行为。对于流入和流出边界类型，棱柱层网格生成器不会形成棱柱层。因此，设置期间，先设置边界类型再生成网格可节省时间。
将几何零部件分配给区域后，可以继续使用网格操作来定义和生成体网格。网格操作在几何 > 操作节点中定义。
物理连续体定义一组物理模型及其关联材料。物理连续体可以与一个或多个区域相关联，尽管也可以让休眠的连续体不与任何区域相关联。在物理连续体中，物理模型会集中定义模拟在运行时求解的主要物理量。
连续体的初始条件指定模拟的初始场数据。每个模型都需要足够的信息，以便在模拟开始时，模型的主要变量在整个计算域中都设为合理值。
边界条件可定义围绕计算域周长的已求解物理量，或求解器如何处理它们。这里将为入口和壁面边界设置边界条件。
使用 Simcenter STAR-CCM+ 可以在运行求解器之前创建场景。随着模拟推进，这些场景会随之更新，从中可以提早获知求解收敛结果的迹象。这里可以设置标量场景来可视化马赫数。
为帮助评估收敛，Simcenter STAR-CCM+ 允许在求解过程中定义和监视所需的积分量。这里为曳力系数定义一个报告，然后根据报告创建一个监视器和绘图。
模拟准备现已结束，可以运行模拟。
计算结束时，残差屏幕会显示大部分残差已经稳定，这是很好的收敛理想指标。力系数绘图也可确认此状态。现在可以利用之前准备的标量场景查看模拟结果。
本教程介绍了 Simcenter STAR-CCM+ 的下列功能：
基础教程以一系列简短的教程，介绍了 Simcenter STAR-CCM+ 的主要功能。
本节教程介绍了可创建和处理零部件与 3D-CAD 的多种 Simcenter STAR-CCM+ 功能。
本节教程介绍了用于构建 CFD 网格的各种 STAR-CCM+ 功能。
本节教程介绍了用于不可压缩流体流动以及孔隙率和求解录制的多种 Simcenter STAR-CCM+ 功能
本节教程介绍了用于可压缩流体流以及谐波平衡的各种 Simcenter STAR-CCM+ 功能。
本节教程介绍了适用于热传递、辐射和热舒适性的各种Simcenter STAR-CCM+ 功能。
本节教程介绍了用于模拟多相流体问题的多种 Simcenter STAR-CCM+ 功能
本节教程介绍了用于模拟离散元方法问题的多种 Simcenter STAR-CCM+ 功能
本节教程介绍了在模拟涉及移动几何和网格、动态流体相互作用以及刚体运动的问题时可以使用的各种 STAR-CCM+ 功能：
本节教程介绍用于模拟反应流体（例如燃烧）的多种 Simcenter STAR-CCM+ 功能。
本节教程介绍了用于计算固体区域的变形、应变和应力的多种 Simcenter STAR-CCM+ 功能。同时显示此类计算如何与流体结构相互作用的分析内的流体行为耦合。
本节教程介绍了 Simcenter STAR-CCM+ 中用于求解气动声学模拟的各种功能。
以下教程介绍的功能用于求解涉及到电磁场的问题。
以下教程演示了电流诱导的化学反应。
本节教程介绍用于设置电池模型的多种 Simcenter STAR-CCM+ 功能：
本节教程介绍了多种 Simcenter STAR-CCM+ 自动化和宏功能。
本系列教程介绍了用于在Design Manager中运行设计探索研究的各种功能。
本节教程介绍用于与 CAE 程序耦合的多种 Simcenter STAR-CCM+ 功能：
本节教程介绍了 Simcenter STAR-CCM+ 中用于分析和可视化模拟数据的各种功能。
本套教程介绍了使用专用加载项 Simcenter STAR-CCM+ In-cylinder 在 Simcenter STAR-CCM+ 中模拟内燃机的功能。

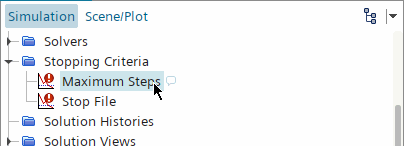

要设置停止条件：
