可视化结果
计算结束时，残差屏幕会显示大部分残差已经稳定，这是很好的收敛理想指标。力系数绘图也可确认此状态。现在可以利用之前准备的标量场景查看模拟结果。
求解完成后，可以检查结果。
-

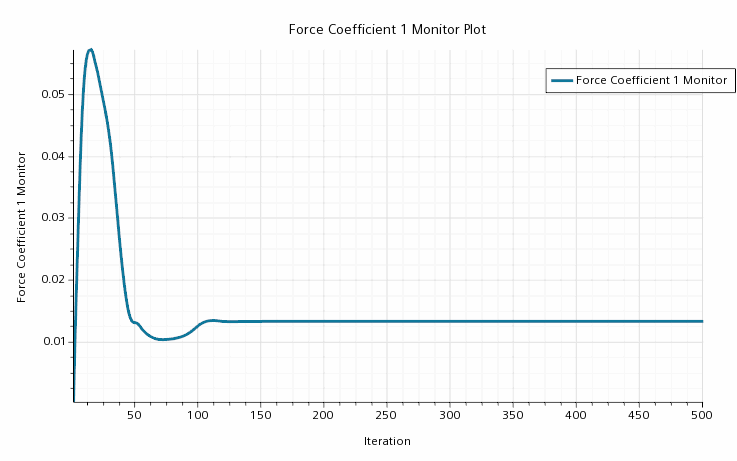

选择力系数 1 监视器绘图屏幕，确认曳力系数已稳定。

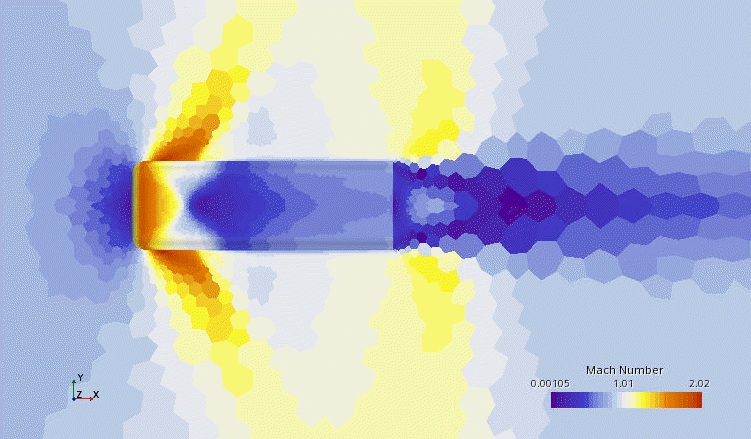

要查看已完成求解的马赫数结果：
-
激活标量场景 1 屏幕。
默认情况下会显示自动轮廓样式。
要显示光滑轮廓：
-
选择标量 1 节点，然后将轮廓样式设为平滑填充。

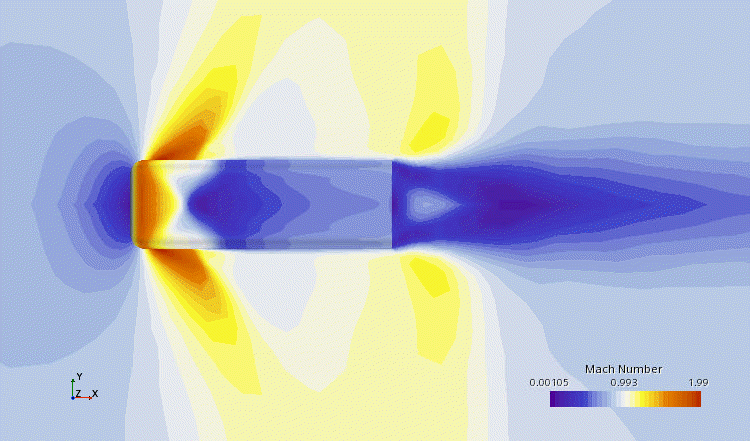

现在标量屏幕轮廓看起来很光滑。
同时显示两个标量值：一个在对称平面，另一个在内壁面：
-

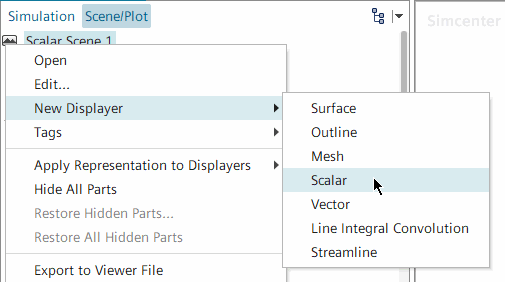

右键单击标量场景 1 节点并选择，即可添加另一个标量显示器。
-
在显示中，右键单击新显示器的标量条（蓝色）。
-

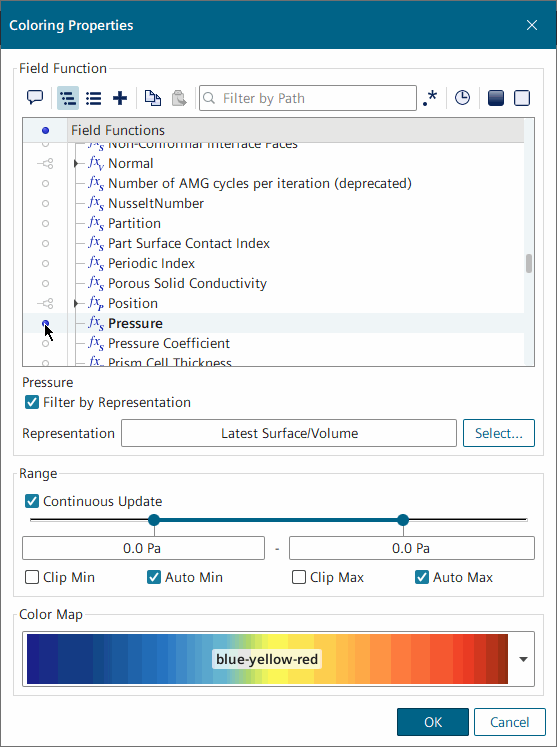

在着色属性对话框中，选择压力。
-

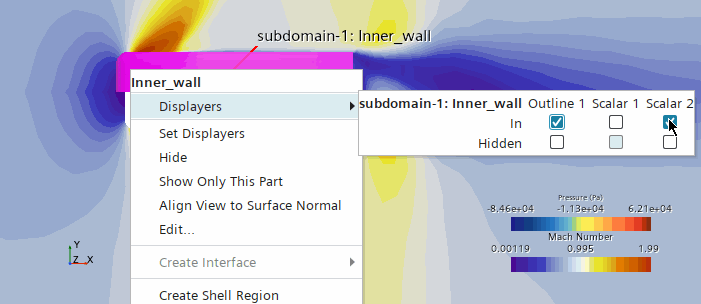

右键单击屏幕中的内壁，选择显示器，然后在右侧的复选框中：
- 停用标量 1 下的复选框。
- 激活标量 2 下的复选框。
这一步骤将部件从一个显示器传递至另一个显示器。
- 选择 节点，然后将轮廓样式设为平滑填充。
-
激活考虑理想化专家属性。

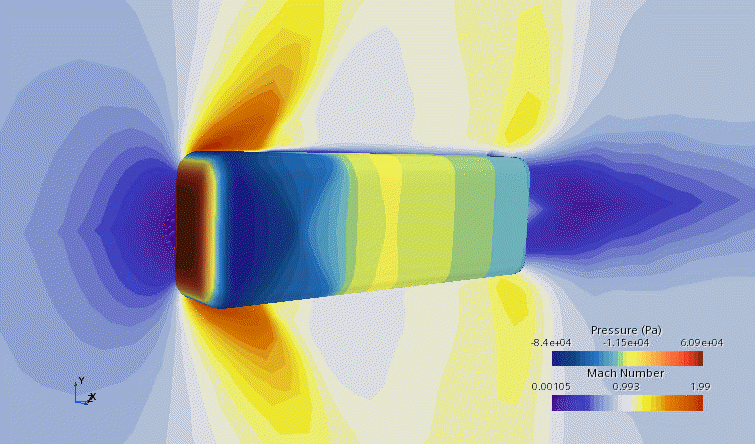

对称平面显示马赫数时，钝状体显示压力值。
- 保存模拟。
