导入几何

Simcenter STAR-CCM+ 提供生成几何的工具，但本教程将导入包含设计的 Parasolid 文件。导入几何表示风洞内体周围的流体体积。

在求解此案例之前，您可以确认流体很可能在体周围的两个平面内对称。因此，只能对四分之一的几何建模。此对称条件减少计算成本和求解时间，并且不会丢失信息或降低精确度。

此教程的第一步是导入几何：

  1. 从菜单栏选择文件 > 导入 > 导入面网格。
  2. 在打开对话框中，导航到下载的教程文件的 introduction 文件夹，然后选择文件 bluntBody.x_t。
  3. 要开始导入，请单击打开。
    此时将显示导入表面选项对话框。本教程适合使用默认设置。
  4. 单击确定以导入几何。
    Simcenter STAR-CCM+ 在输出窗口中提供有关导入过程的反馈。在图形窗口创建新几何场景，并显示导入的几何。
  5. 在模拟树中，展开几何 > 零部件节点，以查看新钝状体零部件。


在图形窗口，利用三个鼠标按键能进行更改几何视图的拖曳操作：
  • 要围绕选定点旋转，应按住鼠标左键，然后拖动。每次单击鼠标时，都可以选择一个新的旋转点。
  • 要放大或缩小视图，应按住鼠标中键，然后拖动。或者，使用鼠标滚轮。
  • 要平移视图，应按住鼠标右键，然后拖动。
  • 要围绕与屏幕垂直的轴旋转，应按 <Ctrl> 键，然后在拖动时按住鼠标左键。

软件还提供了若干能旋转视图的快捷键：

  • 要与 X-Y 平面（顶部）对齐，应按 <T> 键。
  • 要与 Y-Z 平面（正面）对齐，应按 <F> 键。
  • 要与 Z-X 平面（侧面）对齐，应按 <S> 键。
  • 要在图形窗口内拟合视图，应按 <R> 键。

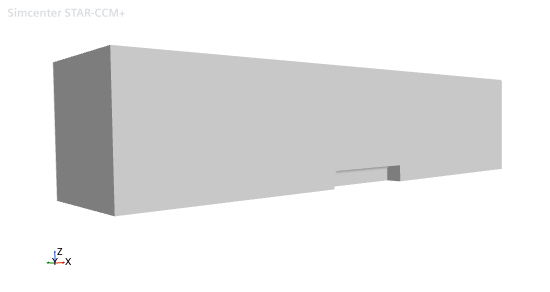

  1. 使用鼠标和键盘控件，调整视图，直到它看上去与以下屏幕截图类似。


  2. 单击保存以保存模拟。
