监视曳力系数
为帮助评估收敛，Simcenter STAR-CCM+ 允许在求解过程中定义和监视所需的积分量。这里为曳力系数定义一个报告，然后根据报告创建一个监视器和绘图。
要设置曳力系数报告：
-

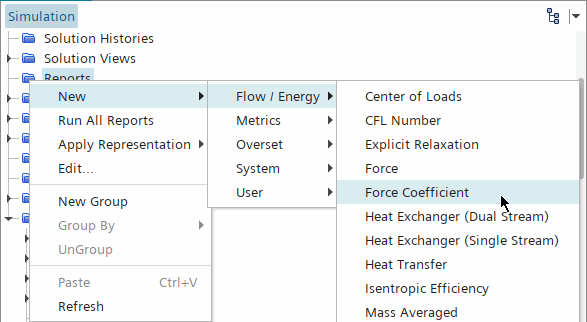

右键单击报告节点，然后选择。
-

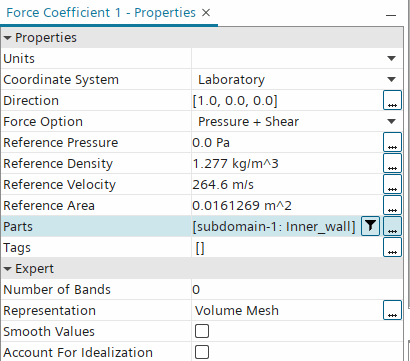

选择力系数 1 节点，然后在属性窗口中输入以下设置：
属性 值 参考密度 （自由流空气的密度）
1.277 参考速度 （入口处的速度）
264.6 参考面积 （钝体四分之一的投影区域）
0.0161269 -

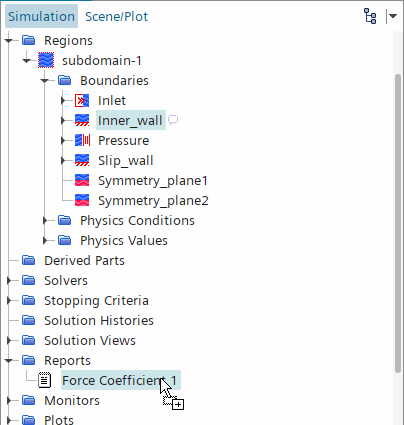

要在其上运行报告的部件，打开节点，然后将内壁面节点拖到力系数 1 节点：
力系数 1 节点的部件属性中现在即列出内壁面项。
-

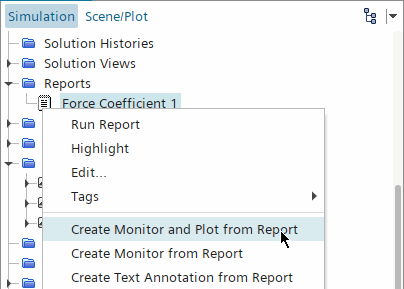

右键单击力系数 1 节点，并选择根据报告创建监视器和绘图。
该操作在监视器节点下创建力系数 1 监视器节点。
此模拟树分支内的现有监视器是来自模型使用求解器的残余监视器。选中新的监视器节点，将显示力系数 1 监视器的默认设置。

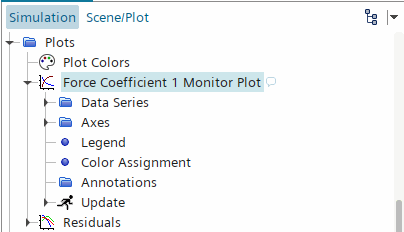

除了新显示器节点以外，还会在绘图节点创建力系数 1 监视器绘图节点。
绘图的其他属性可以使用力系数 1 监视器绘图节点的子节点调整。
-
要查看绘图显示（如果尚未打开），请执行以下操作之一：
- 双击力系数 1 监视器绘图节点。
或
- 右键单击力系数 1 监视器绘图节点，并从弹出菜单选择打开。

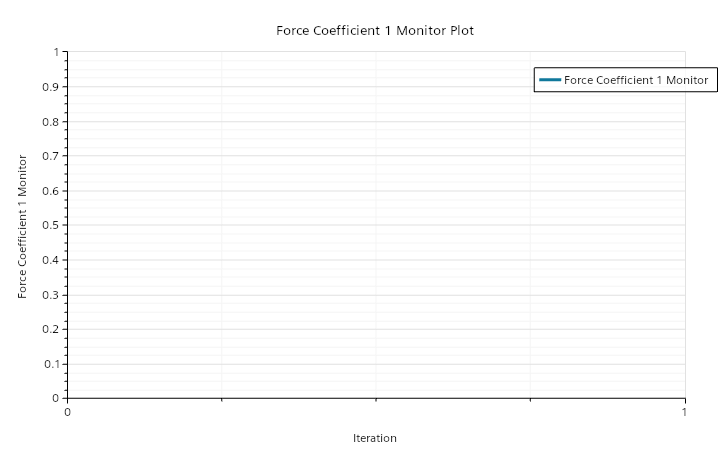

图形窗口显示力系数 1 监视器绘图。
求解器开始运行后，自动使用拖曳力系数更新此绘图显示。
- 双击力系数 1 监视器绘图节点。
- 保存模拟。
