将零部件分配给区域
几何零部件用于准备模型的空间表示。按照区域、边界和界面来定义可应用物理条件的计算模型。设置过程中的一个重要步骤是将零部件分配给区域。
要将零部件和零部件表面分配给区域和边界：
-

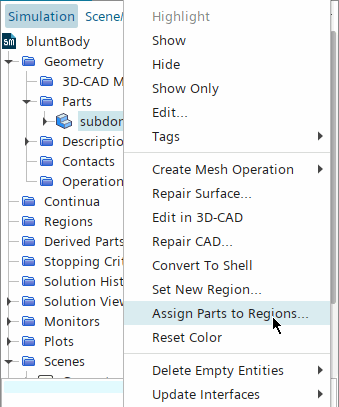

右键单击，然后选择将零部件分配给区域...。

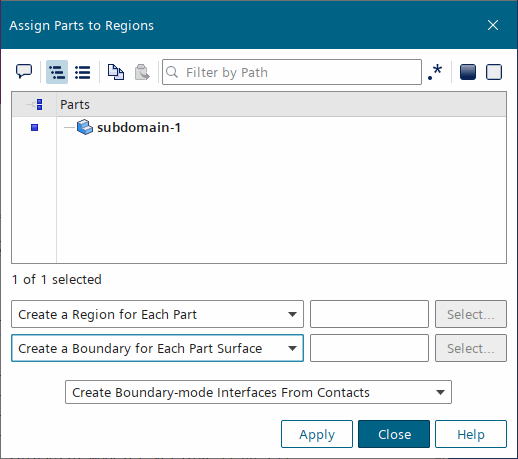

此时将显示将零部件分配给区域对话框。 - 从第一个下拉菜单中，选择为每个零部件创建一个区域。
-
从第二个下拉菜单中，选择为每个零部件表面创建一个边界。
- 单击应用。
-
关闭对话框。

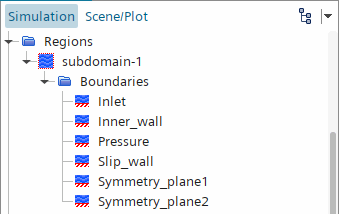

区域节点下的对象树部分如下显示。所有表面都会显示为区域内的单独边界。
- 保存模拟。
