可视化求解

使用 Simcenter STAR-CCM+ 可以在运行求解器之前创建场景。随着模拟推进，这些场景会随之更新，从中可以提早获知求解收敛结果的迹象。这里可以设置标量场景来可视化马赫数。

要定义标量场景：

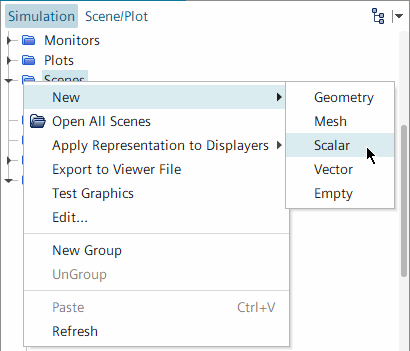

  1. 右键单击场景节点，然后选择新建 > 标量。


    图形窗口中同时打开标量场景 1。

除了钝状体本身和垂直对称平面以外，隐藏所有部件。

  1. 在模拟资源管理器面板顶部，单击场景/绘图。
  2. 选择标量场景 1 > 标量 1 > 部件节点。


  3. 在属性窗口中，单击部件属性右半部分中的 （自定义编辑器）。

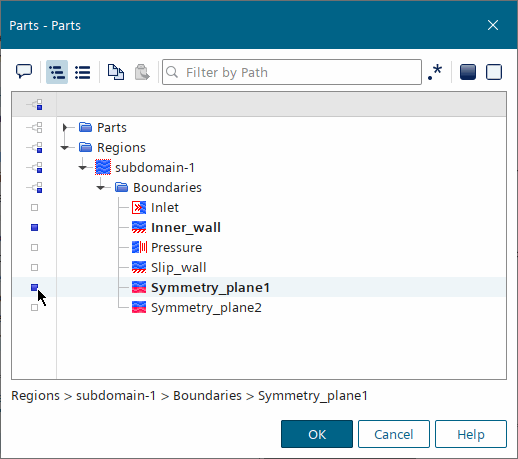

  4. 在部件对话框中，展开区域 > 子域-1 > 边界，选择内壁面和对称平面 1，然后单击确定。


  5. 要将马赫数定义为要显示的标量：
    1. 在标量 1 节点中选择标量场节点。
    2. 在属性窗口中，单击函数右侧。

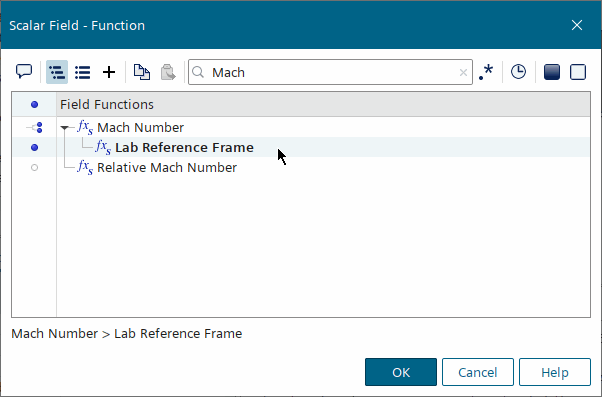

    3. 在标量场 - 函数对话框中，在按路径过滤条目中，输入马赫。
      场函数的列表将更新，仅显示名称中含有“马赫”的场函数。
    4. 选择马赫数 > 绝对参考坐标系，然后单击确定。


Simcenter STAR-CCM+ 提供了一系列不同的色图来渲染数据。本教程考虑到用户对马赫数变化速度最快的情况，建议使用色图来有效地高亮显示大差异。

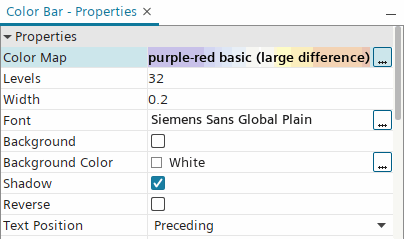

  1. 要更改色图，在标量 1 节点内，选择颜色带，然后将色图设为紫红底（差异大）。


由于钝体对贯穿其中心的水平和垂直平面是对称的，因此仅模拟钝体的四分之一。在此情况下，当指示 Simcenter STAR-CCM+ 考虑理想化时，场景渲染器会检测输入部件中包含的水平对称平面，并相对此对称平面镜像反射几何。

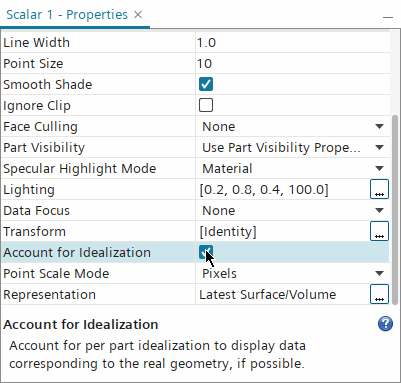

  1. 要应用理想化，选择标量 1 节点，然后激活考虑理想化。

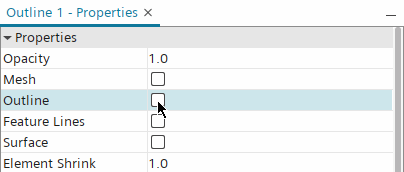

  1. 要移除轮廓边，选择标量场景 1 > 轮廓 1 节点，然后停用轮廓。

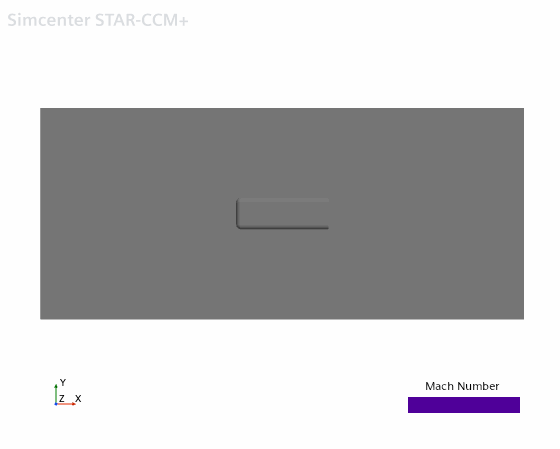

    标量场景显示如下。



  2. 在模拟资源管理器面板的顶部，单击模拟。
  3. 保存模拟。
