设置边界条件

边界条件可定义围绕计算域周长的已求解物理量，或求解器如何处理它们。这里将为入口和壁面边界设置边界条件。

为了使入口处马赫数约为 0.75，以前使用等熵关系确定给定总温度下的入口总压力和出口静压。如果出口静压等于一个大气压（绝对值），并且静态温度为 300 K，则入口总压力为 164,904 Pa（绝对值）。入口总温度为 344.8 K。

边界值指定为表压。因此，使用默认参考压力 101,325 Pa（一个大气压），将入口总压力设为 63,579 Pa（表压）。出口静压为 0 Pa（表压），即默认值。

要设置入口条件：

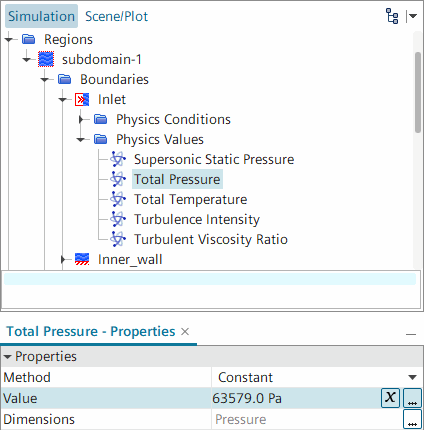

  1. 展开区域 > 子域-1 > 边界节点。
  2. 展开入口 > 物理值节点，然后选择总压力节点。


  3. 将值设定为 63579 Pa。

总压力设置是工作压力 101,325 Pa 的相对值。超音速静压也是滞止进口条件的必需部分，但只有在求解迭代过程中的某些情况下，入口速度达到超音速时使用。只要不出现超音速流，相对压力默认值 0.0 Pa 就足够了。

  1. 在相同的物理值节点中，选择总温度节点，然后将值设为 344.8 K。
要在风洞中模拟体，应将上边界设为滑移壁面，这样就不必求解此壁面上的边界层。
  1. 要设置滑移壁面条件：

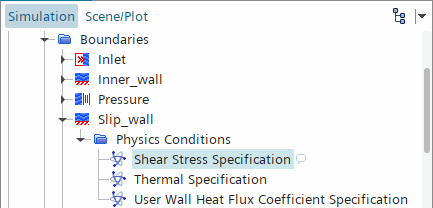

    1. 选择滑移壁面 > 物理条件 > 剪切应力指定节点。


    2. 将方法设置为滑移。
本教程中可接受默认湍流设置。此外，由于预计不会有回流通过压力出口，因此同样可接受默认设置。
