选择物理模型

物理连续体定义一组物理模型及其关联材料。物理连续体可以与一个或多个区域相关联，尽管也可以让休眠的连续体不与任何区域相关联。在物理连续体中，物理模型会集中定义模拟在运行时求解的主要物理量。

在 Simcenter STAR-CCM+ 中，基于物理连续体定义物理模型。在此示例中，流体是湍流且可以压缩。耦合流体模型与默认 K-Epsilon 湍流模型结合使用。

要选择物理模型：

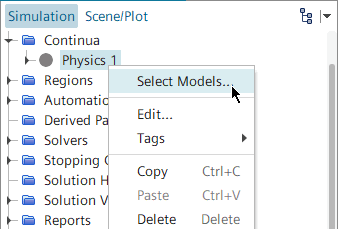

  1. 右键单击连续体 > 物理 1 节点，然后选择选择模型...。

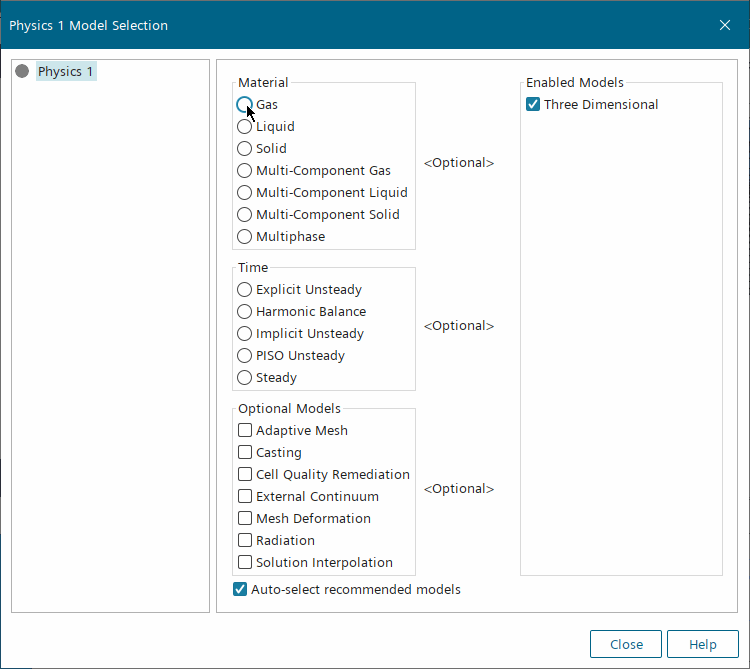

    出现物理模型选择对话框，如以下截屏所示。



  2. 由于本练习涉及理想化气体（空气），因此请从材料组合框中选择气体单选按钮。

由于已激活自动选择推荐模型复选框，因此物理模型选择对话框可以在您做出选择时自动选择某些默认模型，从而引导您完成整个模型选择过程。

在连续体内激活某些模型时还需要在此连续体内激活其他模型。例如，如果连续体包含液体或气体，则还需要流体模型。此连续体拥有流体模型后，它还需要粘性模型（无粘性、层流或湍流）。如果激活了液体连续体内的湍流，请选择湍流模型。如果出现需要选择附加模型提示，则是提醒您尚有未完成的模型选择。



  1. 此模拟需要以下选择：

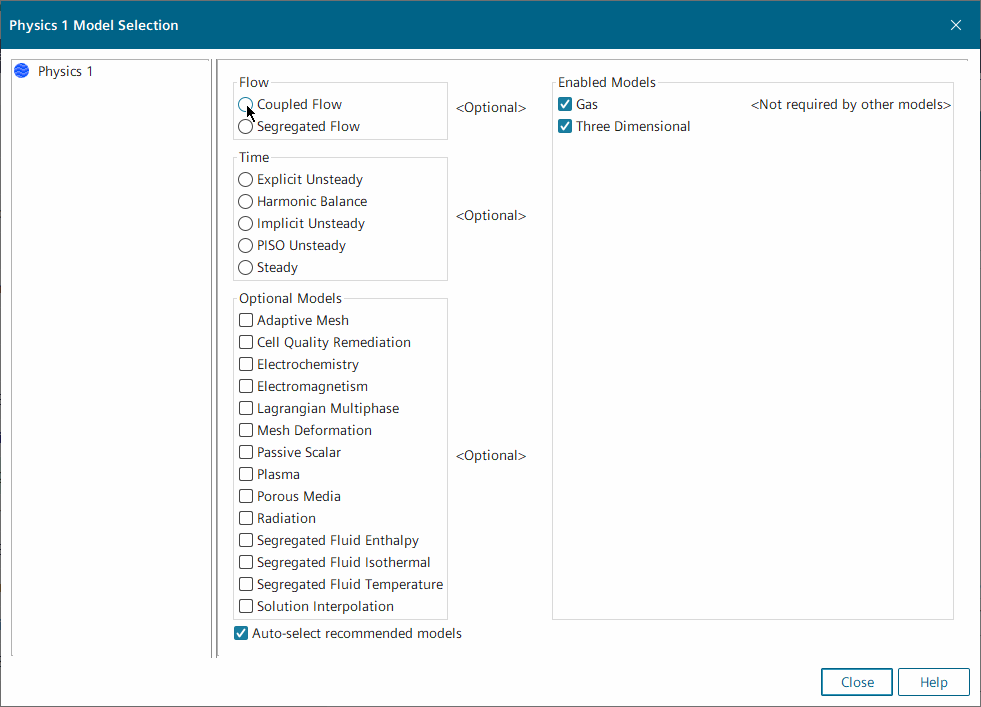

    1. 从流体组合框中选择耦合流。
    2. 从状态方程组合框中选择理想气体。
      自动选择耦合能量模型。
    3. 从时间组合框中选择稳态。
    4. 从粘滞项组合框中选择湍流。
      自动选择雷诺平均纳维－斯托克斯模型。
    5. 从雷诺平均湍流组合框中选择 K-Epsilon 湍流。
      自动选择可实现的 K-Epsilon 两层、壁面距离和两层全 y+ 壁面处理模型。

要反向进行部分或所有模型选择流程，只需清除希望禁用的模型的复选框。其他激活的模型需要灰色显示的选项。因此，开始时请禁用未灰色显示的模型。

此模拟不需要可选模型。

  1. 单击关闭。

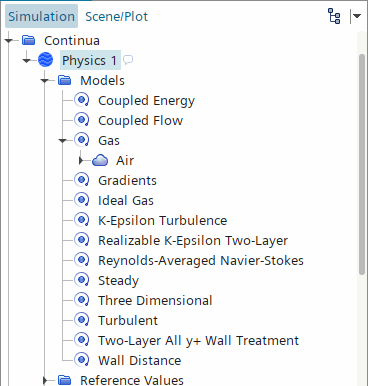

  2. 要查看模拟树中的选定模型，展开连续体 > 物理 1 节点。
    物理 1 节点的颜色已经从灰色变为蓝色，这表明已经选中模型。

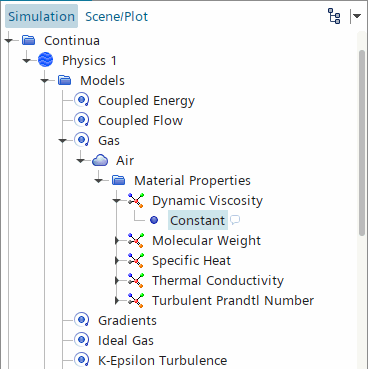

可以在对象树中查看模型属性。



选定气体模型后，默认将使用动力粘度等空气属性。由于此处使用空气，因此属性可以接受。

  1. 保存模拟。
