创建人体模型的热网络区域。
对于热舒适性模拟，可以使用网络区域表示人体模型。网络区域不需要网格化。
驾驶员部件的表面根据命名约定进行命名（请参见人体模型分段命名约定参考）。因此，将人体模型部件分配给网络区域时，Simcenter STAR-CCM+ 会自动将部件表面分配给相应的段和链接。
要创建人体模型的热网络区域：
- 右键单击区域节点，然后选择。
- 将 节点重命名为人体模型。
- 选择人体模型节点，然后将部件设为。
- 选择节点，然后将值设为 34.0 C。
-
选择 节点，然后将部件设为。
Simcenter STAR-CCM+ 自动将部件表面分配给相应的段和链接。
每个段或链接必须具有关联的部件表面。但是，分配给链接或段的部件表面数没有限制。
-

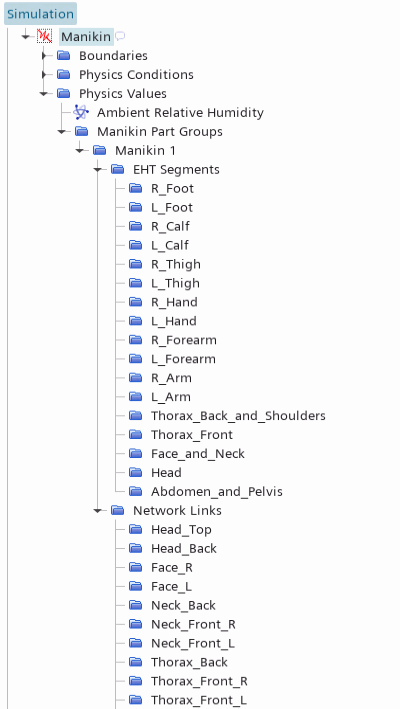

展开 和 网络链接节点，确保每个段和链接都有关联的部件表面。
-
选择节点，然后单击部件表面属性旁边的
（自定义编辑器）。
- 在驾驶员 - 部件表面对话框中，激活 和 Face_R，然后单击确定。
为驾驶室区域设置具有棱柱层的多面体网格。网格的基础尺寸为 40 mm，棱柱层总厚度为 8 mm。要创建汽车驾驶仓的封闭表面并准确捕获几何细节，可以使用包面操作，即使用 10 mm 的全局基础尺寸和人体模型几何体的自定义控制来包裹几何体。人体模型网络区域不需要网格。
- 右键单击节点并选择执行全部。
-

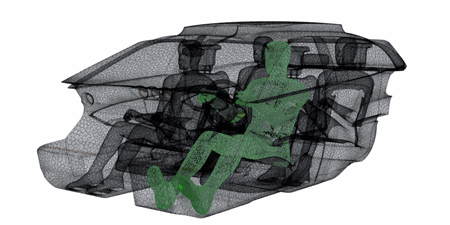

可视化网格：
-
展开网格场景 1 节点，然后设置以下属性：
节点 属性 设置 网格 1 不透明度 0.5 表面 激活
零部件部件 （选择除之外的所有边界） 网格 2 不透明度 0.5 网格颜色网格颜色 暗绿色 部件部件
-
展开网格场景 1 节点，然后设置以下属性：
- 保存模拟
