记录驾驶员舒适性指标

要评估局部和整体驾驶员舒适度，可以为“等效均匀温度”、“Fiala 动态热感”和“Fiala 预测不满意百分比”设置绘图。此外，还可以将驾驶员的服装温度和皮肤温度可视化。

要记录驾驶员舒适性指标：
  1. 为热舒适性指标创建报告：
    1. 右键单击报告节点并选择新建 > 流/能量 > 等效均匀温度。
    2. 与上述步骤类似，创建 Fiala 动态热感报告。
    3. 创建 Fiala 预测不满意百分比报告。
  2. 多选新创建的报告，然后将人体模型部件设为座舱 > 驾驶员。
  3. 创建相应绘图：
    1. 右键单击报告 > 等效均匀温度 1 节点并选择创建等效均匀温度图。
    2. 多选 Fiala 动态热感 1 和 Fiala 预测不满意百分比 1 节点。
    3. 右键单击其中一个选定节点，并选择根据报告创建监视器和绘图。
    4. 在根据报告创建绘图...对话框中，选择多绘图（每个报告一个绘图）。

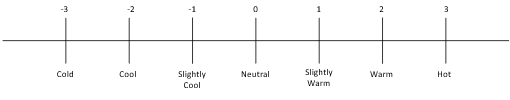

    等效均匀温度图报告 17 段中每段的温度。为了提高驾驶员的舒适性，可以使用此信息标识需要更改条件的座舱区域。Fiala 动态热感图和 Fiala 预测不满意百分比图均提供全局值来评估驾驶员整体舒适性。“Fiala 动态热感”基于 ASHRAE 7 分标度，并根据范围为 -3 到 3 的标度定义乘客舒适性 [962]。


    “Fiala 预测不满意百分比”报告在这些条件下会感觉不适的人数的百分比。

起始模拟文件包含部分定义的标量场景。驾驶员服装温度场景显示人体模型外衣上的温度，而驾驶员皮肤温度显示人体模型皮肤的表面温度。
  1. 完成场景设置：
    1. 多选场景 > 驾驶员服装温度 > 温度 > 部件节点以及驾驶员皮肤温度 > 温度 > 部件。
    2. 在属性窗口中，单击部件属性旁边的 （自定义编辑器）。
    3. 在多个对象 - 部件对话框中，选择区域 > 座舱 > 边界 > 裸露的皮肤 [1]、驾驶员座椅、衬衫 [1]、鞋子 [1] 和短裤 [1]，然后单击确定。
    4. 选择驾驶员服装温度 > 温度 > 标量场，并将函数设为温度。
    5. 选择驾驶员皮肤温度 > 温度 > 标量场，并将函数设为外侧温度。
    6. 多选场景 > 驾驶员服装温度 > 温度 > 标量场和驾驶员皮肤温度 > 温度 > 标量场。
    7. 在属性窗口中，将单位设为 C。
  2. 保存模拟。
