分割人体模型面表面

Fiala 热舒适性模型至少需要 58 个部件表面用于人体模型几何。当前几何仅包含 57 个部件表面。由于人体模型具有单个表面用于面，因此可以使用“表面修复”工具中的“相交”工具将表面分割为两个明显不同的表面，而不是所需的左右表面。

要分割人体模型面表面：
  1. 右键单击{1}几何 部件 座舱 驾驶员{10}节点并选择修复表面...。
  2. 在表面修复选项对话框中，单击确定。
  3. 单击座舱舒适性 - 修复表面 1 窗口中的任意位置，然后单击键盘上的 F 并放大人体模型的面。
  4. 与人体模型面表面相交：

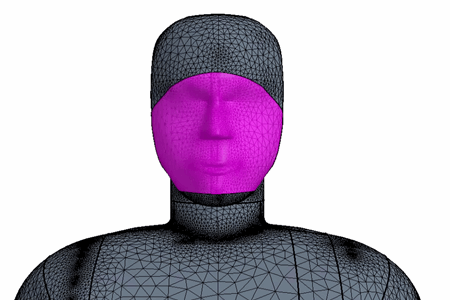

    1. 在修复表面 1 窗口中，双击人体模型的面。


    2. 在全局选项卡中，选择 （相交或布尔运算选定面）。
    3. 对于面集 1，单击 （将选定面添加至集合）。
    4. 对于面集 2，将模式设为平面。

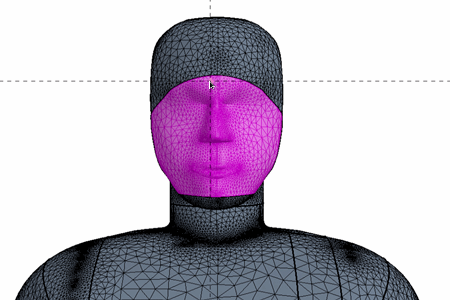

    5. 对于平面原点，选择选取...，然后定位点如下图所示：


    6. 将平面法向设为 [0.0, 1.0, 0.0]。
    7. 激活显示平面工具
    8. 单击相交。
      “相交”工具将面表面切成两个明显不同的表面，一个用于面的左侧，另一个用于右侧。相交将创建新的边。要定义新的部件表面，可以将此边标记为部件曲线。
  5. 在修复选项卡中，选择 （将边标记为特征）。
在将人体模型分割为 58 个部件表面时，必须确保每个部件表面积都与为 Fiala 人体模型 [958] 定义的面积相匹配。对于 Face_L 和 Face_R 部件表面，表面积必须分别等于 0.16 m2 和 0.14 m2。如果未正确定义表面积，Simcenter STAR-CCM+ 可能会生成错误结果。
  1. 计算面表面的面积：

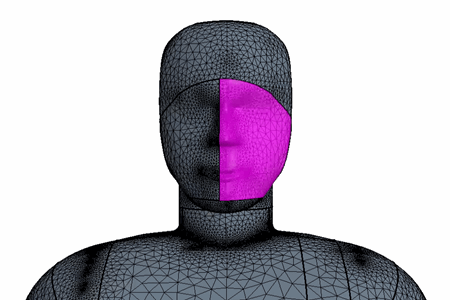

    1. 选择下图中高亮显示的部件表面：


    2. 在查询选项卡中，选择 选定面的面积。
      输出窗口显示左侧面的目标面面积约为 0.16 m2。

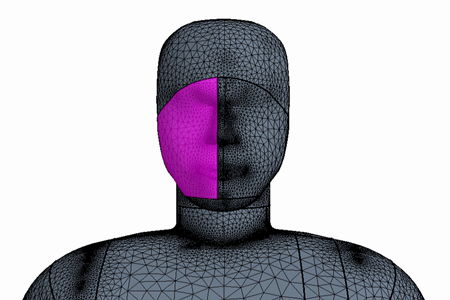

    3. 选择下图中高亮显示的部件表面：


    4. 在查询选项卡中，选择 选定面的面积。
      输出窗口显示右侧面的目标面面积约为 0.14 m2。
  2. 定义面部件表面名称：
    1. 在仍选定同一个面的情况下，在组织选项卡中，将新部件表面设为 Face_R，然后单击修改...。
    2. 选择下图中高亮显示的部件表面：


    3. 将新部件表面设为 Face_L，然后单击修改...。
    4. 单击关闭。
现在有两个必需的表面用于面。由于不再需要原始面表面，因此将其删除。
  1. 右键单击驱动 > 表面 > 面节点并选择删除。
  2. 保存模拟。
