多零部件固体：显卡冷却
本教程演示如何使用多零部件物理模型，在单个连续体中建立多个固体零部件的模型。
本教程还演示了如何使用基于零部件的配置文件将不同热源应用于一个区域内的各零部件。

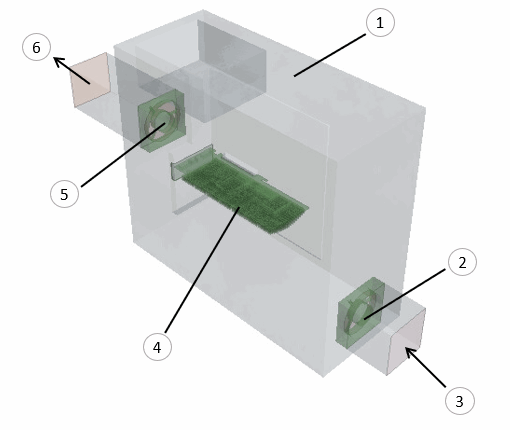

本模拟使用的几何由 PC 机箱中的简化显卡组成。两个风扇由风扇交界面表示，驱动机箱内的流体。
| 索引 | 描述 |
|---|---|
| 1 | PC 机箱 |
| 2 | 入口风扇 |
| 3 | 入口 |
| 4 | 显卡 |
| 5 | 出口风扇 |
| 6 | 出口 |

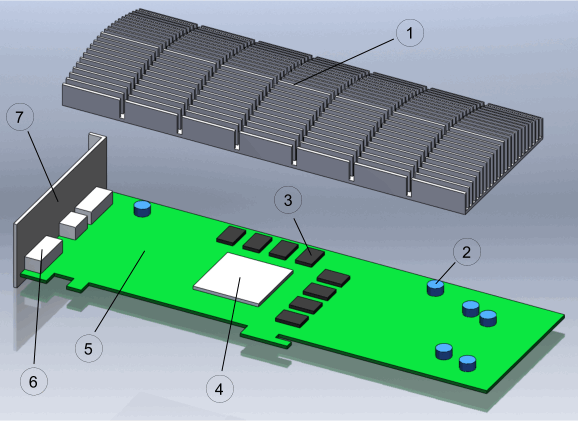

下图显示了显卡及其零部件材料。
| 索引 | 描述 | 材料 |
|---|---|---|
| 1 | 散热器 | 铝 |
| 2 | 电容 | 氧化铝 |
| 3 | 存储芯片 | 硅 |
| 4 | GPU 芯片壳 | 铝 |
| 5 | 印刷电路板 | FR-4 + 铜 |
| 6 | 连接器端口块 | 铝 |
| 7 | 支承板 | 铝 |
使用多零部件实体和每个部件值需要导入几何作为零部件。通过这些导入的零部件，可生成包含多面体网格和棱柱层的网格。使用薄体网格生成器可实现几何薄体零部件的网格化。
