在人体模型和驾驶室区域之间创建交界面

要模拟人体模型的热调节，需要驾驶室的流体区域与人体模型热网络区域之间的热网络交界面。

您考虑了人体模型衣服对体温调节的影响。衣服阻碍了汗水从人体模型蒸发到环境。衣服还有隔热作用。

要区分裸漏皮肤和衣服，为表示裸露皮肤的部件表面（如头部和手）以及用衣服覆盖的部件表面分别创建交界面。在本教程中，还为不同的服装项指定不同的服装蒸发阻力和接触阻力值，因此，需要为每一项创建单独的交界面。

要创建交界面：
  1. 在人体模型和驾驶室区域之间创建交界面。对于此模拟，人体模型身穿衬衫、短裤和运动鞋。因此，需要四个不同的交界面：
    1. 展开区域节点。
    2. 多选驾驶室和人体模型节点。
    3. 右键单击其中一个选定节点，然后选择创建交界面。
    4. 重复上一步骤，创建另外三个交界面：

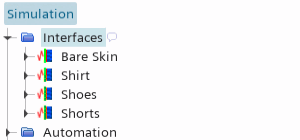

    5. 展开交界面节点，然后重命名以下节点：
      节点 名称
      驾驶室/人体模型 裸露皮肤
      驾驶室/人体模型 2 衬衫
      驾驶室/人体模型 3 鞋
      驾驶室/人体模型 4 短裤

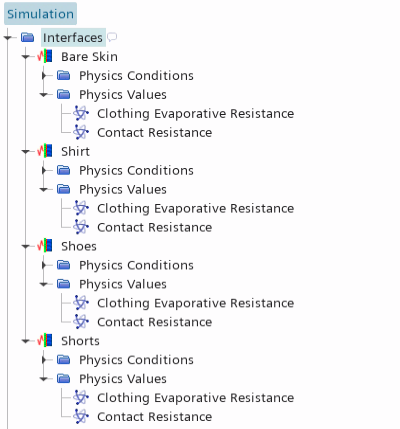

  2. 展开交界面节点，然后设置以下属性：
    节点 属性 设置
    衬衫 接触
    • Cabin.Driver.Abdomen_Back/Abdomen_Back
    • Cabin.Driver.Abdomen_Front_L/Abdomen_Front_L
    • Cabin.Driver.Abdomen_Front_R/Abdomen_Front_R
    • Cabin.Driver.L_Arm_Back_L/L_Arm_Back_L
    • Cabin.Driver.L_Arm_Back_R/L_Arm_Back_R
    • Cabin.Driver.L_Arm_Front_L/L_Arm_Front_L
    • Cabin.Driver.L_Arm_Front_R/L_Arm_Front_R
    • Cabin.Driver.L_Shoulder/L_Shoulder
    • Cabin.Driver.R_Arm_Back_L/R_Arm_Back_L
    • Cabin.Driver.R_Arm_Back_R/R_Arm_Back_R
    • Cabin.Driver.R_Arm_Front_L/R_Arm_Front_L
    • Cabin.Driver.R_Arm_Front_R/R_Arm_Front_R
    • Cabin.Driver.R_Shoulder/R_Shoulder
    • Cabin.Driver.Thorax_Back/Thorax_Back
    • Cabin.Driver.Thorax_Front_L/Thorax_Front_L
    • Cabin.Driver.Thorax_Front_R/Thorax_Front_R
    物理值 > 服装蒸发阻力 值 6.5 Pa-m^2/W
    物理值 > 接触热阻 值 0.077 m^2-K/W
    鞋 接触
    • Cabin.Driver.L_Foot_Sole/L_Foot_Sole
    • Cabin.Driver.L_Foot_Top/L_Foot_Top
    • Cabin.Driver.R_Foot_Sole/R_Foot_Sole
    • Cabin.Driver.R_Foot_Top/R_Foot_Top
    物理值 > 服装蒸发阻力 值 18.2 Pa-m^2/W
    物理值 > 接触热阻 值 0.096 m^2-K/W
    短裤 接触
    • Cabin.Driver.L_Thigh_Back_L/L_Thigh_Back_L
    • Cabin.Driver.L_Thigh_Back_R/L_Thigh_Back_R
    • Cabin.Driver.L_Thigh_Front_L/L_Thigh_Front_L
    • Cabin.Driver.L_Thigh_Front_R/L_Thigh_Front_R
    • Cabin.Driver.Pelvis_Bottom/Pelvis_Bottom
    • Cabin.Driver.Pelvis_L/Pelvis_L
    • Cabin.Driver.Pelvis_R/Pelvis_R
    • Cabin.Driver.R_Thigh_Back_L/R_Thigh_Back_L
    • Cabin.Driver.R_Thigh_Back_R/R_Thigh_Back_R
    • Cabin.Driver.R_Thigh_Front_L/R_Thigh_Front_L
    • Cabin.Driver.R_Thigh_Front_R/R_Thigh_Front_R
    物理值 > 服装蒸发阻力 值 6.0 Pa-m^2/W
    物理值 > 接触热阻 值 0.062 m^2-K/W
    裸露皮肤 接触 选择剩余 27 个驾驶室包面/驾驶员接触。包括以下身体部位的接触：
    • 面部
    • 头部
    • 左小腿
    • 左前臂
    • 左手
    • 脖子
    • 右小腿
    • 右前臂
    • 右手

    为服装蒸发阻力和接触热阻指定的值来自以下实验数据：[960]。不需要为裸露皮肤交界面设置这些值。Simcenter STAR-CCM+ 会自动考虑此情况，其中服装蒸发阻力的默认值为 0.0 Pa-m^2/ W，接触热阻的默认值为 0.0 m^2-K/ W。



  3. 保存模拟。
